产品标准
符合ISO/ IEC 11801&ANSI/TIA-568.2-D&ULSubject 444&YD/T1019等相关标准
符合RoHS2.0, European Directive 2011/65/EU RoHS Compliance
LSZH线缆：
阻燃符合：IEC 60332-1、IEC 60332-3A两种
毒性标准：IEC 60754-1
酸性气体浓度标准：IEC 60754-2
烟雾浓度标准：IEC 61034-2
产品特点

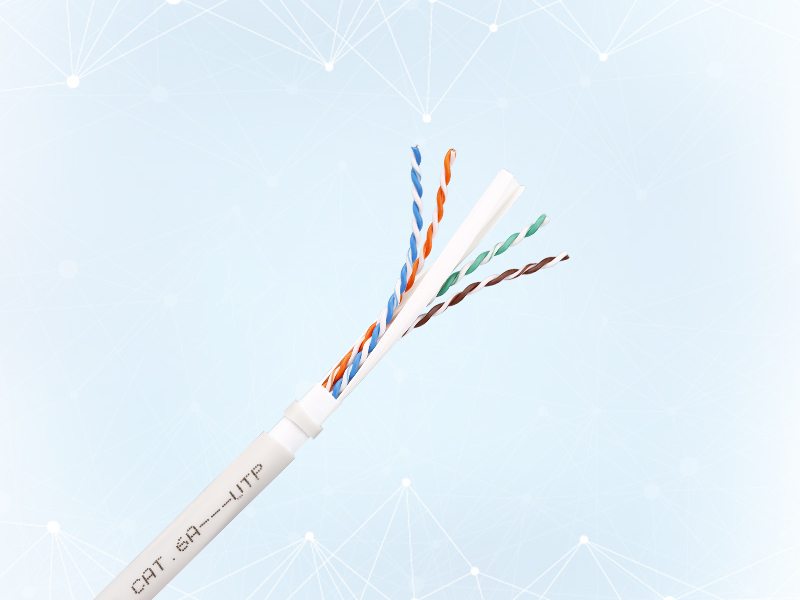

Cat.6A非屏蔽双绞线具有高品质电气及机械性能，超越ISO/IEC11801，ANSI/TIA-568.2-D标准的要求。
紧凑式的线缆设计。
数据双绞线适用于结构化布线，可用于传输数字或模拟语音、视频和数据信号。
适用于以太网供电。

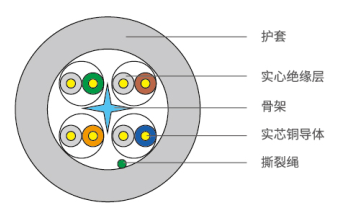

材料及结构尺寸
导体：实心铜导体
绝缘：实心PE
护套：提供LSZH、CM、CMR、CMP、B1等多种阻燃级别
中心骨架，分隔开对绞线， 提高串音性能
支持10G 万兆以太网网络传输要求
主要技术参数
内 容 | 技术指标 |
|---|---|
最大电阻不平衡 | 2% |
绝缘电阻 | >5000MΩ·km |
特性阻抗 | 4-100MHz 100±15Ω 100-250MHz 100±20Ω 250-500MHz 100±25Ω |
时延差 | ≤ 45ns/100m |
工作温度 | 安装温度：-20℃ ～+60℃ 工作温度：-40℃～+70℃ 冷弯：-20℃×4H 不开裂 |
弯曲半径 | 不小于8倍双绞线外径 |
最大拉力 | 400N |
最大导体电阻 | 75Ω/km(23AWG，LSZH-1) 85Ω/km(24AWG,CM、PVC) |
绝缘材料 | HDPE |
最小绝缘电阻 | 100MΩ/km |
介电强度 | 500Vac/1min |
包装 | 305米/轴 |
产品型号
产品型号 | 产品描述 |
|---|---|
iCONEC-CC6AUH13IW004 | 超六类非屏蔽双绞线、UTP、LSZH-1、23AWG、白色、305米/箱 |
iCONEC-CC6AUCM3BU004 | 超六类非屏蔽双绞线、UTP、CM、23AWG、蓝色、305米/箱 |
iCONEC-CC6AUCR3BU004 | 超六类非屏蔽双绞线、UTP、CMR、23AWG、蓝色、305米/箱 |
iCONEC-CC6AUVC3BU004 | 超六类非屏蔽双绞线、UTP、PVC、23AWG、蓝色、305米/箱 |
iCONEC-CC6AUH33IW004 | 超六类非屏蔽双绞线、UTP、LSZH-3、23AWG、白色、305米/箱 |
iCONEC-CC6AUH14IW004 | 超六类非屏蔽双绞线、UTP、LSZH-1、24AWG、白色、305米/箱 |
iCONEC-CC6AUCM4BU004 | 超六类非屏蔽双绞线、UTP、CM、24AWG、蓝色、305米/箱 |
iCONEC-CC6AUCR4BU004 | 超六类非屏蔽双绞线、UTP、CMR、24AWG、蓝色、305米/箱 |
iCONEC-CC6AUVC4BU004 | 超六类非屏蔽双绞线、UTP、PVC、24AWG、蓝色、305米/箱 |
iCONEC-CC6AUH34IW004 | 超六类非屏蔽双绞线、UTP、LSZH-3、24AWG、白色、305米/箱 |
iCONEC-CC6AUB13IW004 | 超六类非屏蔽双绞线/UTP/B1/23AWG/白色/305米/轴 |
