产品标准
符合ISO/IEC 11801&ANSI/TIA-568.2-DCat.6&UL Subject 444&YD/T1019等相关标准
符合RoHS2.0，European Directive 2011/65/EU RoHS Compliance
LSZH线缆：
阻燃符合：IEC 60332-1和IEC 60332-3A两种
毒性标准：IEC 60754-1
酸性气体浓度标准：IEC 60754-2
烟雾浓度标准：IEC 61034-2
产品特点

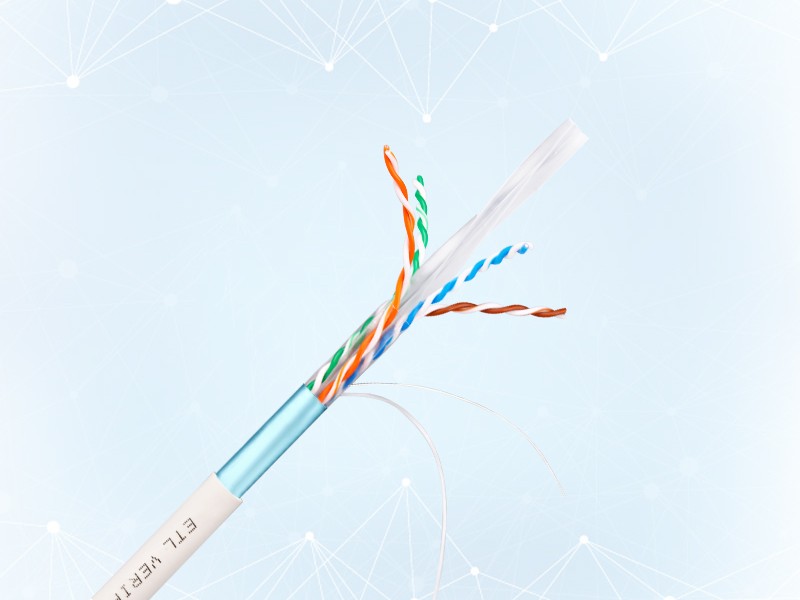

Cat.6屏蔽双绞线具有高品质电气及机械性能，超越ISO/IEC 11801，ANSI/TIA-568.2-D标准的要求。
紧凑式的线缆设计。
数据双绞线适用于结构化布线，可用于传输数字或模拟语音、视频和数据信号。
适用于以太网供电。

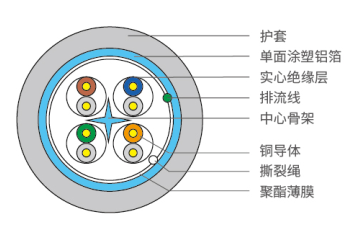

材料及结构尺寸
导体：实心铜导体
屏蔽：F/UTP，铝箔整体屏蔽，采用中心十字骨架结构
绝缘：PE
护套：提供LSZH、CM、CMR、CMP、B1等多种阻燃级别
中心骨架，分隔开对绞线，提高串音性能
较低的失真和延迟，突出了其在千兆以太网中的卓越性能
主要技术参数
内 容 | 技术指标 |
|---|---|
最大电阻不平衡 | 2% |
绝缘电阻 | >5000MΩ·km |
特性阻抗 | 4-250MHz 100±15Ω |
时延差 | ≤ 45ns/100m |
工作温度 | 安装温度：-20℃ ～+60℃ 工作温度：-40℃～+70℃ 冷弯：-20℃×4h 不开裂 |
弯曲半径 | 不小于8倍双绞线外径 |
最大拉力 | 400N |
最大导体电阻 | 75Ω/km (23AWG) |
绝缘材料 | HDPE |
最小绝缘电阻 | 100MΩ/km |
介电强度 | 500Vac/1min |
包装 | 305米/轴 |
产品型号
产品型号 | 产品描述 |
|---|---|
iCONEC-CCC6FH13IW004 | 六类屏蔽双绞线、F/UTP、LSZH-1、23AWG、白色、305米/轴 |
iCONEC-CCC6FCM3BU004 | 六类屏蔽双绞线、F/UTP、CM、23AWG、蓝色、305米/轴 |
iCONEC-CCC6FCR3BU004 | 六类屏蔽双绞线、F/UTP、CMR、23AWG、蓝色、305米/轴 |
iCONEC-CCC6FVC3BU004 | 六类屏蔽双绞线、F/UTP、PVC、23AWG、蓝色、305米/轴 |
iCONEC-CCC6FH33IW004 | 六类屏蔽双绞线、F/UTP、LSZH-3、23AWG、白色、305米/轴 |
iCONEC-CCC6FB13IW004 | 六类屏蔽双绞线/ F/UTP /B1/23AWG/白色/305米-轴 |
