产品标准
符合ISO / IEC 11801 & ANSI/TIA-568.2-D Cat.6A & UL Subject 444 & YD/T1019等相关标准
符合RoHS 2.0, European Directive 2011/65/EU RoHS Compliance
LSZH线缆：
阻燃符合：IEC 60332-1和IEC 60332-3A两种
毒性标准：IEC 60754-1
酸性气体浓度标准：IEC 60754-2
烟雾浓度标准：IEC 61034-2
产品特点
23AWG
中心十字骨架结构
频率：500MHz
F/UTP，铝箔整体屏蔽
最大拉力400N
最大导体电阻: 75Ω/km
绝缘材料：HDPE

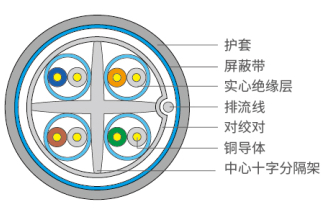

材料及结构尺寸
导体：实心铜导体
屏蔽：F/UTP，铝箔整体屏蔽，采用中心十字骨架结构
绝缘：发泡 PE
护套：提供LSZH、CM、CMR、B1等多种阻燃级别
主要技术参数
内 容 | 技术指标 |
|---|---|
最大电阻不平衡 | 2% |
绝缘电阻 | >5000MΩ·km |
特性阻抗 | 4-100MHz 100±15Ω 100-250MHz 100±20Ω 250-500MHz 100±25Ω |
时延差 | ≤ 45ns/100m |
工作温度 | 安装温度：-20℃ ～+60℃ 工作温度：-40℃～+70℃ 冷 弯：-20℃×4H 不开裂 |
弯曲半径 | 不小于8倍双绞线外径 |
最大拉力 | 400N |
最大导体电阻 | 75Ω/km(23AWG) 95Ω/km(24AWG) |
绝缘材料 | HDPE |
最小绝缘电阻 | 100MΩ/km |
介电强度 | 500Vac/1min |
包装 | 305米/轴 |
产品型号
产品型号 | 产品描述 |
|---|---|
iCONEC-CC6AFH13IW004 | 超六类屏蔽双绞线、F/UTP、LSZH-1、23AWG、白色、305米/轴 |
iCONEC-CC6AFCM3BU004 | 超六类屏蔽双绞线、F/UTP、CM、23AWG、蓝色、305米/轴 |
iCONEC-CC6AFCR3BU004 | 超六类屏蔽双绞线、F/UTP、CMR、23AWG、蓝色、305米/轴 |
iCONEC-CC6AFVC3BU004 | 超六类屏蔽双绞线、F/UTP、PVC、23AWG、蓝色、305米/轴 |
iCONEC-CC6AFH33IW004 | 超六类屏蔽双绞线、F/UTP、LSZH-3、23AWG、白色、305米/轴 |
iCONEC-CC6AFB13IW004 | 超六类屏蔽双绞线/ F/UTP /B1/23AWG/白色/305米-轴 |
iCONEC-CC6ASB13IW004 | 超六类屏蔽双绞线/ F/UTP /B1/23AWG/白色/305米-轴 |
