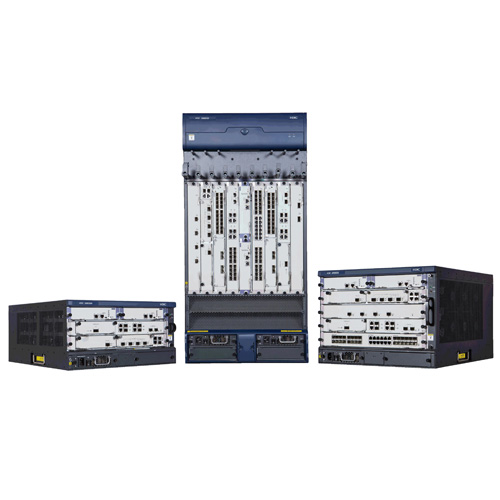

H3C SR6600开放多核路由器

H3C SR6600开放多核路由器(以下简称SR6600)是H3C公司自主研发,面向运营商、政府、电力、金融、教育、企业等用户网络量身打造的核心路由器,作为业界第一款基于多核多线程处理器技术架构的路由器产品,其全新的硬件平台和面向业务设计的理念诠释了数据通信业务的新型解决方案,充分满足用户未来业务扩展的多元化需求,符合运营商及各行业IT建设的现状与发展趋势。H3C SR6600采用全业务分布式处理架构,支持业务全部内置无需另外购置业务板卡,同时具备弹性可扩展业务处理能力。为了满足用户对更高业务性能的需求,SR6600在多核的基础上新增了对H3C自主研发的集路由转发与业务处理于一体的Apollo硬件芯片内核的支持,实现了更高性能业务线速转发。SR6600系列产品支持先进的网络操作系统Comware V7,该操作系统在多核CPU的支持、分布式计算、模块化的设计、高可用性架构、虚拟化、开放性等方面与SR6600完美融合,进一步提高了整个系统的性能和可靠性,并具有更好扩展性。

业界首款多核高端路由器

SR6600是业界首款基于多核多线程技术架构的中高端路由器,具备高性能、易编程、灵活的L4-L7层业务应用等特点。多核多线程处理器的应用,使网络设备的性能和灵活性得到极大提高,其良好的可编程性和易用性,使SR6600对未来的新业务具备快速响应能力和良好的适应能力,满足用户在路由器上实现多业务扩展的需求。SR6600路由器在系统架构设计上把链路层业务和安全业务利用硬件进行加速处理,从而使多核处理器核心资源更专注于关键的L4-7深度业务处理。

新一代网络操作系统

SR6600控制平面采用多核及SMP(Symmetrical Multi-Processing对称多处理)技术,先进的操作系统Comware V7,各软件模块有独立进程和运行空间、可以做到动态加载、单独升级,这种精细化的管理更利于系统整体的稳定和性能。

Comware V7能够保证关键业务性能及实时性。支持将指定进程集合运行在专用的CPU Set上,从而为关键任务的运行提供更优的资源保障。同时,配合线程的抢先调度、合理的优先级设置等手段,保证系统CPU负荷高时,有实时性要求的功能仍然可以及时响应事件进行处理。

Comware V7支持分布式计算。全局协议如MPLS、BGP等协议模块,可以运行于指定的主控CPU系统,将各全局服务的主程序分布到不同的主控系统,可以有效的分担各CPU的压力,提高系统的整体性能。一个全局服务可以通过进一步拆分子功能,将子功能分布到不同主控CPU系统运行,实现一个全局服务的分布式计算。

先进的全分布式处理架构

SR6604、SR6608、SR6616采用了全分布式处理架构,路由引擎、转发引擎和业务引擎硬件分离,所有引擎上控制平面和业务平面分离,确保系统全速运行时业务和控制互不干扰,主备倒换时业务不中断;各业务引擎可独立完成NAT、IPSec、Netstream等业务的分布式处理,在提高系统的整体处理能力的同时又保证了各业务的高可靠性。

自主研发Apollo硬件内核

伴随着云计算业务的兴起,网络用户的激增以及网络业务不断的丰富与发展,网络架构发生根本性的变化,边缘汇聚设备面临着业务性能提升的新挑战,商用ASIC芯片和网络处理器已无法满足当前行业网络和运营商网络的需求。H3C公司凭借在路由器领域十几年的专业经验积累,历时五年之久,专门针对中高端路由器业务模型特点,精心打造集路由转发与业务处理于一体的Apollo专业通信处理硬件内核,充分满足用户高性能业务处理需求。Apollo可以支持多种广域网接口卡,支持线速的QoS、GRE隧道、Netstream、策略路由、ACL、BRAS等业务能力,通过硬件方式实现传统广域网业务的处理能够减小报文的延时和抖动,同时Apollo支持超大队列和接口缓存,满足用户对语音、视频等业务对网络的苛刻需求。此外, Apollo硬件内核的组播复制单元与交换矩阵的组播复制配合,使路由器形成上行组播复制、交换网组播复制、下行组播复制的三级组播复制架构,分级精细化的组播复制架构避免了语音、视频等业务在组播情况下多余复制的带宽占用浪费,从而保证了组播业务的流畅运行。

支持广域网IRF2虚拟化

传统广域网连接为了高可靠性往往采用双线路、双机备份的方式,虽然可靠性得到增强但是线路和设备利用率不高,维护管理复杂。H3C根据未来云计算网络的虚拟化要求,率先在广域网设备上支持IRF2(第二代智能弹性架构)技术,将物理上两台设备虚拟化成一台逻辑设备,极大的降低了用户网络的运维成本,提升链路带宽利用率以及设备的使用率。H3C SR6600系列路由器支持广域网IRF2技术之后将为用户提供更丰富的业务能力:

通过分布式跨设备链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的可靠性和链路资源的利用率,且在跨设备聚合链路上支持丰富的业务,如QoS、网流分析、NAT转换、数据加密等;

多台SR6600设备通过IRF2技术虚拟为一台逻辑设备,共用一个管理通道,简化网络设备管理,简化网络拓扑管理,提高运营效率,降低维护成本;

通过专利的路由热备份技术,在整个虚拟架构内实现控制平面和数据平面所有信息的实时备份和无间断的三层转发,极大的增强了虚拟架构的可靠性和高性能,同时消除了单点故障,避免了业务中断。

支持一虚多的MDC虚拟化

SR6600不仅支持横向虚拟化IRF2技术,支持虚拟路由器MDC技术。MDC技术可以把一台SR6600通过软件虚拟化成多台逻辑网络设备,硬件上虚拟设备享有独立的CPU、内存、板卡等资源,软件上虚拟设备享有独立的控制平面、数据平面和管理平面,虚拟路由器之间相互独立、互不影响,为用户提供弹性扩展的租用逻辑网络。

更高的接口密度和汇聚能力

随着RPE-X3架构的推出以及全新四槽位业务板卡的支持,SR6604、SR6608、SR6616可以分别支持8、16、32个高速HIM接口卡,达到同级最高的广域网接口汇聚能力。

SR6600路由器可提供高密度的OC-3/STM-1的通道化POS 接口,并支持通道化到E1/T1或者DS0,提供业界领先的、高密度的E1、DS0线速汇聚能力,其窄带接入容量、密度以及性能均达到业界领先水准。SR6600还支持全新的SAP线卡,在提供高密度的以太接入的同时能够提供更强的业务能力。

硬件支持PPP多链路捆绑

SR6600提供的高速CPOS模块能够给用户提供硬件MP功能。SR6600作为广域网汇聚节点时,用户通过采用高性能CPOS模块对下行E1或者T1链路实现硬件PPP多链路捆绑;在保证数据线速转发的前提下实现MP报文重组、分片等功能。

业界领先的加密性能

SR6604、SR6608、SR6616全部的业务引擎通过内置硬件加密,实现了高性能IPSec加密。在不增加用户任何投资的前提下提供强大的数据加密能力,保证用户数据在广域网和内部网络的安全传输。

强大的路由处理能力

SR6600支持IPv4/IPV6的静态路由及动态路由协议,包括RIP/RIPng、OSPF/OSPFv3、IS-IS/IS-ISv6、BGP/BGP4+。

SR6600同时支持丰富的策略路由和路由策略,可基于网络流量进行灵活的控制、调度、计费,满足企业网和运营商组网需求。

丰富的专业VPN特性

H3C SR6600系列路由器支持全面的L2TP、IPSec以及GRE隧道技术,在硬件上支持独立的硬件加密内核,在不增加用户投资的前提下可提供高性能的加密能力以及超大的隧道容量可以满足各种大型加密网关的要求,保证用户数据在广域网的传输安全。

此外,传统VPN技术在灵活性和可维护性上还存在着不足,例如企业分支机构通常采用动态地址接入公共网络,通信一方无法事先知道对端公网地址,以及全连接时配置的问题等等。H3C针对上述用户业务需求,提供专业ADVPN(Auto Discovery Virtual Private Network,动态虚拟专用网络)解决方案ADVPN可以在企业网各分支机构使用动态地址接入公网的情况下,在各分支机构间建立VPN。在组网的灵活性以及维护工作量精简都有大幅提高,此外还提供很多丰富的特性,例如:ADVPN报文的NAT穿越、安全认证、IPSec的报文加密以及多VPN域等等。

为解决每对通信对等体之间都需要建立IKE SA和IPsec SA,管理复杂度为n²的问题,SR66提供了最新的GDVPN解决方案,Group Domain VPN提供了一种基于组的IPsec安全模型。相比较传统的IPsec VPN, Group Domain VPN不需修改报文IP头,报文外层封装的新的IP头与内层的原IP头完全相同,因此,不需要改变原有部署的路由,网络传输时可以更好地实现QoS处理。Group Domain VPN是无隧道的连接,只需对组播报文进行一次加密即可,本端无需单独向每个对端发送加密报文,组播效率高。

H3C SR6600系列路由器还支持全面的MPLS协议,支持二层、三层的VPN业务,支持MPLS TE等功能。能够和H3C公司其他网络产品一起组成强大的MPLS网络,提供高性能、安全和多层次的MPLS VPN解决方案。

全方位网络安全防护

H3C SR6600系列路由器内置多种安全特性,为用户的网络提供全方位安全防护:

SR6600不仅支持传统的业务插卡,比如防火墙板、SSL VPN业务板、IPS业务板、ACG业务板等多业务板卡,满足了用户对安全的多种业务需求。同时SR6600在新的RPE-X3架构上支持更专业业务的内置,用户使用了RPE-X3主控之后,配合全新的FIP线卡和Comware V7软件,可以将传统的业务板卡功能全部由FIP线卡来完成,不再需要单独购买业务板卡。在完成同样功能、实现同样性能的前提下,进一步节省了用户的投资成本,简化了管理。

全面的防火墙功能:支持包过滤防火墙、状态防火墙,过滤各种攻击报文,并能提供过滤日志。特有的ACL加速算法,消除了ACL过滤规则数目对防火墙性能的影响;

全面的内置防攻击手段:

支持各种ARP防攻击技术,如:ARP限速、ARP Proxy、授权ARP、ARP主动确认、ARP源MAC一致性检查等等,可以很好地防范内网中日益猖獗的ARP攻击,保证网络业务运行的稳定性;

单包攻击防范:可以对Fraggle、ICMP Redirect、ICMP Unreachable、LAND、Large ICMP、Route Record、Smurf、Source Route、TCP Flag、Tracert、WinNuke等单包攻击行为进行有效防范;

扫描攻击防范:攻击者运用扫描工具对网络进行主机地址或端口的扫描,通过准确定位潜在目标的位置,探测目标系统的网络拓扑结构和启用的服务类型,为进一步侵入目标系统做准备;

泛洪攻击防范:有效阻止SYN Flood攻击、ICMP Flood攻击、UDP Flood

黑名单功能:根据报文的源IP地址进行报文过滤的一种攻击防范特性。同基于ACL(Access Control List,访问控制列表)的包过滤功能相比,黑名单进行报文匹配的方式更为简单,可以实现报文的高速过滤,从而有效地将特定IP地址发送来的报文屏蔽掉;

流量统计辅助攻击防范:主要用于对内外部网络之间的会话建立情况进行统计与分析,具有一定的实时性,可帮助网络管理员及时掌握网络中各类型会话的统计值,并可作为制定攻击防范策略的一个有效依据;

支持URL过滤,避免用户访问非法网站;

完备的用户行为跟踪记录:支持完善的日志功能,配合H3C公司的iMC UBAS(用户行为审计)解决方案,使网络管理员可以方便监控上网用户的行为,保证网络安全运行。

业务带宽的智能管理

广域网上承载着企业重要繁多的业务流量,但是由于广域网自身存在高收敛比、拥塞、延时等特征,如何在这些不足的环境下最大化利用网络带宽资源,提高系统可靠传输应用是广域网设备面临的重要课题。H3C通过多年企业网建设经验,给用户提供了一套完善的业务带宽管理机制。

主要包括以下几个方面:

主备网络的带宽管理:充分利用备份网络资源,主网络资源紧张的情况下,根据事先设定好的策略,将一部分数据流量重路由到备份网络上进行数据传输,使闲置的资源可以得到充分利用达到100%使用;

UCMP非平衡链路负载均衡:UCMP区别于传统的ECMP,其最大特点是利用权重值来区别对待带宽的使用,使得两条不同带宽的出口,可根据带宽大小不同来承担不同的数据流量传输;

带宽预留与资源共享:网络可以为每部门划分一定独享带宽,保证关键业务质量,剩余带宽为共享带宽,超过独享带宽时使用,满足流量突发需求;

分层CAR提高带宽利用率:把传统一层CAR技术实现多级处理,通过多级处理使得带宽可重分配,业务传输带宽利用率大幅提升;

智能过载流量调度:与传统的流量调度方式不同,智能过载流量调度,可以在高质量出口带宽被完全占满的情况下,把过载部分流量引导到其他出口路径,这样保证客户充分利用高质量的出口,从而保证客户业务运行的稳定性;

先进的分层队列调度HQoS(Hierarchical Quality of Service):随着用户规模的扩大、业务种类的增多,要求网络设备不仅能够进一步细化区分业务流量,而且还能够对多个用户、多种业务、多种流量等传输对象进行统一管理和分层调度。显然,这些应用对于传统的QoS技术来说是很难实现的。HQoS采用将调度队列划分为如物理级别、逻辑级别、应用或业务级别等多个调度级别,每一级别可以使用不同的特征进行流量管理,实现了多层次的流量管理,从而可以更好地帮助运营商实现多用户、多业务的服务管理。

运营级可靠性设计

H3C SR6600系列路由器给用户提供非常全面的可靠性保障。

首先在硬件上,采用分布式体系结构,支持冗余主控、冗余转发引擎、冗余电源和热插拔设计;将控制平面和业务平面分离;支持某一硬件部件发生故障时自动隔离技术,避免因为某一硬件故障引起的连环故障的发生;所有业务处理引擎和接口模块都支持热插拔,并且对其它引擎或者模块不会产生影响。其次在软件上,H3C SR6600系列路由器支持丰富的可靠性特性,保证网络设备运行中业务的不中断,这些软件上的可靠性特性包括:

支持软件热补丁,支持ISSU,实现软件平滑升级,确保软件在升级时,业务不会中断;

支持NSR,保证主控板在主备切换时,数据的不间断转发;

支持BFD、NQA等链路检测协议,确保广域链路发生故障时,上层的协议能够及时收敛,减少因链路故障导致的业务中断时间;

支持FRR(快速重路由)具备快速路由备份(FRB:Fast Routing Backup)特色功能,并结合BFD功能,实现故障链路的快速切换;

支持IP FRR(Fast ReRoute ,快速重路由),可以和静态路由/策略路由/RIP/IS-IS/OSPF进行联动,并可以结合BFD功能,实现故障链路的快速路由切换;

支持VRRP虚拟路由冗余协议,结合BFD故障检测机制,实现快速的VRRP倒换能力;

支持GR(Graceful Restart,完美重启)功能实现主备引擎倒换时不间断转发;

支持 IGP路由快速收敛;

支持IRF2技术为系统基石的虚拟化软件系统;

支持EAA嵌入式自动化架构。

属性

SR6604

SR6608

SR6616

结构

一体化机箱,可安装于标准19英寸机架内,业务分布式处理架构

主控板槽位数

2(1+1冗余备份)

2(1+1冗余备份)

2(1+1冗余备份)

1U高主机宽度尺寸槽位数

2

3/4

7/8

业务板槽位数

8

12/16

28/32

交换转发架构

支持2块独立交换网板(1+1冗余备份)

支持2+2块独立交换网板(N+M冗余备份)

支持2+2块独立交换网板(N+M冗余备份)

交换容量

71.96T

71.96T

71.96T

整机包转发率

6000Mpps

12000Mpps

24000Mpps

电源

双电源,“1+1”备份

支持智能电源管理

双电源,“1+1”备份

支持智能电源管理

四电源,可配置多种灵活的电源备份方案,支持智能电源管理

交流输入额定范围:100~240V 50/60Hz

直流输入额定范围:-48~-60V

工作海拔高度

-60m~5000m

二层协议

ARP:动态和静态ARP、代理ARP、免费ARP

以太网、子接口VLAN

PPPoE Server

PPP、软件MP、硬件MP

FR、MFR、FRF12分片、FR交换

HDLC

ATM:IPoA、PPPoA Server、IPoEoA、PPPoEoA Server

QinQ终结

VLAN:VLAN//Super VLAN Voice VLAN /VLAN Mapping等

端口隔离

DLDP/LLDP

Layer2 protocol tunnel(BPDU tunnel)

GARP/GVRP

STP/RSTP/MSTP

IEEE802.3ad LACP二层聚合

广播风暴抑制

端口镜像

RPR

支持Wrapping和Steering两种保护方式,硬件自愈时间小于50ms

支持动态选环机制和静态选环机制,提高带宽利用率

支持节点拓扑自动发现机制

支持加权公平算法,智能分配带宽

支持A0/A1/B0/B1/C五类业务等级,A0类业务可以全环预留带宽,实现精细化的QoS

IP服务

TCP、UDP、IP Option、IP unnumber

策略路由

三层以太网接口捆绑

POS接口捆绑

IP路由

静态路由

动态路由协议:RIPv1/v2、OSPFv2、BGP、IS-IS

路由迭代

路由策略

ECMP(等价多路径)

UCMP(非平衡链路负载均衡)

BGP GTSM

ISIS MTR(多拓扑路由)

IPv4组播

IGMPv1/v2/v3

PIM-DM、PIM-SM、PIM-SSM

MSDP

MBGP

组播静态路由

组播主机跟踪功能

IP应用

DHCP Server/Relay/Client

DNS Client

NTP Server/Client

Telnet Server/Client

TFTP Client

FTP Server/Client

UDP Helper

IPv6

基本功能:IPv6 ND、IPv6 PMTU、双栈转发、IPv6 ACL、DHCPv6 Server/Proxy

IPv6隧道技术:IPv6手动隧道、IPv6-over-IPv4 、GRE隧道、IPv4兼容IPv6自动隧道、6to4隧道、ISATAP隧道、6PE

6VPE(IPv6 MPLS L3VPN)

NATPT

静态路由

动态路由协议:RIPng,OSPFv3,IS-ISv6,BGP4+

IPv6组播协议:MLDv1/v2、PIM6-DM、PIM6-SM、PIM6-SSM

QoS

流分类:基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等

流量监管:CAR限速,粒度可配

基于目的地址或者源地址的限速(支持网段限速)

GTS流量整形

优先级Mark/Remark

各种队列调度机制 :FIFO、PQ、CQ、WFQ、RTPQ、CBWFQ

拥塞避免算法:Tail-Drop、WRED

LR速率限制

MPLS QoS

IPv6 QoS

层次化QoS(H-QoS)

QPPB(QoS Policy Propagation on BGP)

安全特性

ACL访问控制列表

ACL加速

基于时间的访问控制

包过滤防火墙

状态防火墙ASPF

本机TCP防攻击

控制平面限速

虚拟分片重组

URPF

DHCP Snooping

Web过滤

用户分级管理和口令保护

AAA认证、授权、计费

RADIUS

TACACS

Portal认证(支持与EAD联动和Portal逃生)

PKI证书

SSH 1.5/2.0

RSA

IPSec、IPSec多实例、IKE

BGP/BGP4+支持GTSM

Password Control

攻击检测及防范

IP业务特性

NAT、NAT多实例、VPN NAT、NAT日志

连接数限制

GRE隧道(支持点到多点应用)

IPSec隧道

L2TP隧道

NetStream支持 v5/v8/v9报文格式、支持IPv4/IPv6/MPLS报文统计

SFlow

SSL VPN

ADVPN(Auto Discovery VPN)

GDVPN(Group Domain VPN)

SDN功能特性

VXLAN

MPLS

L3VPN:跨域MPLS VPN(Option1/2/3)、嵌套MPLS VPN、分层PE(HoPE)、CE双归属、MCE、多角色主机等

L2VPN:VPLS、Martini、Kompella、CCC和SVC方式

VPLS/H-VPLS

MPLS TE、RSVP TE、LDP over TE

组播VPN

可靠性

关键部件主控板、交换网、电源均支持冗余备份

VRRP /VRRP v3 虚拟路由冗余协议

VRRPE(VRRP增强)

支持FRR(Fast ReRoute,快速重路由)

IGP路由快速收敛

支持BFD

支持ISSU

支持IRF2

支持GR

支持NSR

支持NSF

支持BGP/IGP/组播路由快速收敛

RRPP(Rapid Ring Protection Protocol,快速环网保护协议)

支持EAA

支持PWE3

以太网OAM(Operations, Administration and Maintenance,操作、管理和维护)

软件热补丁

支持主备倒换,支持主控板、线卡板及接口模块、电源、风扇框的热插拔

管理与维护

通过命令行配置

通过Console口进行配置

支持MiniUSB接口进行配置

通过以太网端口利用Telnet进行配置、远程维护

通过SNMP进行配置和管理(SNMP v1/v2c/v3)

通过Web浏览器进行配置和管理

支持RMON( 1,2,3,9组MIB)

支持系统日志

支持分级告警

支持1588v2和同步以太网

Ping、Tracert

NQA:支持网络质量分析,支持与VRRP、策略路由、静态路由联动

风扇状态检测、维护和告警

电源状态检测、维护和告警

CF卡状态检测、维护

环境温度变化检测、告警

文件系统

支持FAT格式的文件系统

支持CF卡

支持USB外接存储设备

支持Dual Image

加载与升级

通过XModem协议实现加载升级

通过FTP、TFTP实现加载升级
