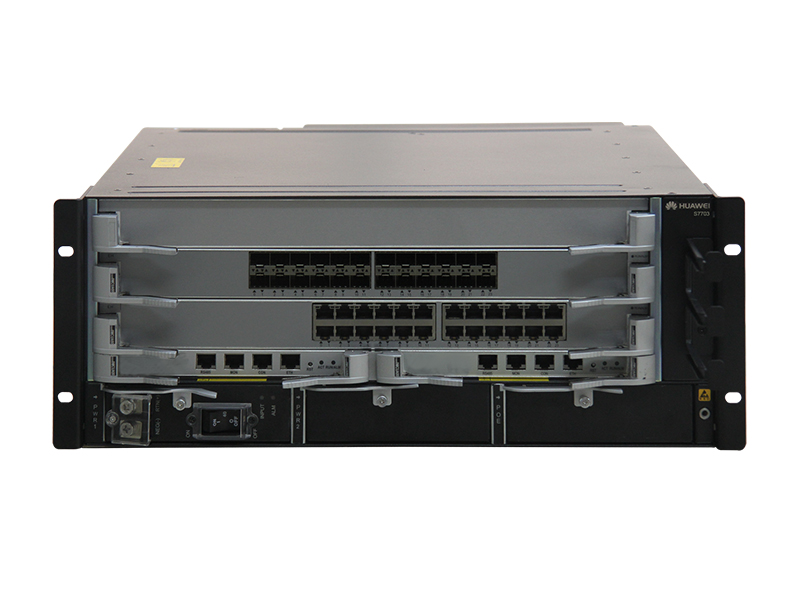

S7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机。该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2~L4层交换服务基础上，进一步提供MPLS VPN、业务流分析、完善的HQoS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段，同时具备超强扩展性和可靠性。
S7700系列广泛适用于园区网络、数据中心核心/汇聚节点，可对无线、话音、视频和数据融合网络进行先进的控制，帮助企业构建交换路由一体化的端到端融合网络。
通过CLOS架构支持不断扩展的交换能力和端口密度。通过部署内置华为首款以太网络处理器ENP的敏捷单板，S7700可以升级为敏捷交换机，客户可以享有敏捷交换机带来的创新体验。S7700作为新一代智能交换机采用了全新的硬件平台，前后及左后风道散热整机架构，打造业界最佳能效比交换设备。关键部件冗余设计，最小化设备宕机与业务中断风险。创新节能控制芯片，整机智能节电，为网络绿色可持续发展提供领先的解决方案。
S7700可分为S7703、S7706、S7710、S7712四种型号。
| S7700基本描述 | ||
|---|---|---|
| LE0BN66EDC | N66E直流总装机柜(共4路40A输出，单路最大1600W，600X600X2200mm) | |
| LE0BN66EAC | N66E交流总装机柜(共8路10A输出，单路最大1600W，600X600X2200mm) | |
| LE2BN66EA000 | N66E交流总装机柜(共4路16A输出，单路最大2500W，600X600X2200mm) | |
| ES0B00770300 | S7703总装机箱 | |
| ES0B00770600 | S7706总装机箱 | |
| ES1BS7710S00 | S7710总装机箱 | |
| ES0B00771200 | S7712总装机箱 | |
| ES1BS7703S01 | S7703总装机箱-支持FCC | |
| ES0B017706P0 | S7706 POE总装机箱 | |
| ES0B017712P0 | S7712 POE总装机箱 | |
| LE0M00FBXB00 | 宽电压68风机盒 | |
| ES1M00FBX001 | 增强型宽电压68风机盒 | |
| 监控板 | ||
| LE0DCMUA0000 | 集中监控板 | |
| 主控处理单元 | ||
| ES0D00MCUA00 | S7703 主控处理单元A | |
| ES1D2MCUAC00 | S7703 主控处理单元A(可选配时钟) | |
| ES0D00SRUA00 | S7706/S7712 主控处理单元A | |
| ES1D2SRUAC00 | S7706/S7712 主控处理单元A(可选配时钟) | |
| ES0D00SRUB00 | S7706/S7712 主控处理单元B-时钟 | |
| ES1D2SRUE000 | S7706/S7712 主控处理单元E | |
| ES1D2SRUKC00 | S7710 主控处理单元K(可选配时钟) | |
| ES1D2SFUK000 | S7710 交换网单元K | |
| ES1D2SRUH000 | S7706/S7712主控处理单元H | |
| 业务子卡 | ||
| ES0D00FSUA00 | 增强灵活业务子卡 | |
| ES02VSTSA | 集群业务子卡 | |
| ES1D2VS04000 | 4端口万兆集群业务子卡(SFP+) | |
|
LE0D00CKMA00 |
时钟扣板-1588 | |
| 十兆/百兆/千兆以太网电接口板 | ||
| ES0DG24TFA00 | 24端口十兆/百兆/千兆以太网电接口板(FA,RJ45) | |
| ES0D0G48TA00 | 48端口十兆/百兆/千兆以太网电接口板(EA,RJ45) | |
| ES0DG48TFA00 | 48端口十兆/百兆/千兆以太网电接口板(FA,RJ45) | |
| ES0D0G48TC00 | 48端口十兆/百兆/千兆以太网电接口板(EC,RJ45) | |
| ES0D0T24XA00 | 24端口十兆/百兆/千兆以太网电接口和2端口万兆以太网光接口板(EA,RJ45/XFP) | |
| 敏捷单板 | ||
| ES1D2C04HX2S | 4端口100GE以太网光接口板(X2S,QSFP28) | |
| ES1D2C04HX2E | 4端口100GE以太网光接口板(X2E,QSFP28) | |
| ES1D2H02QX2S | 2端口100GE以太网接口和2端口40GE以太网光接口板(X2S,QSFP28) | |
| ES1D2H02QX2E | 2端口100GE以太网接口和2端口40GE以太网光接口板(X2E,QSFP28) | |
| ES1D2X48SX2S | 48端口万兆以太网接口板(X2S,SFP+) | |
| ES1D2L08QX2E | 8端口40GE以太网光接口板(X2E,QSFP+) | |
| ES1D2X32SX2S | 32端口万兆以太网光接口板(X2S,SFP+) | |
| ES1D2X32SX2E | 32端口万兆以太网光接口板(X2E,SFP+) | |
| ES1D2S24SX2S | 24端口万兆以太网接口和8端口千兆以太网光接口板(X2S,SFP+) | |
| ES1D2S24SX2E | 24端口万兆以太网接口和8端口千兆以太网光接口板(X2E,SFP+) | |
| ES1D2S16SX2S | 16端口万兆以太网接口和16端口千兆以太网光接口板(X2S,SFP+) | |
| ES1D2S16SX2E | 16端口万兆以太网接口和16端口千兆以太网光接口板(X2E,SFP+) | |
| ES1D2G48TX1E | 48端口十兆/百兆/千兆以太网电接口板(X1E,RJ45) | |
| ES1D2G48SX1E | 48端口百兆/千兆以太网光接口板(X1E,SFP) | |
| ES1D2S04SX1E | 4端口万兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo电接口板(X1E,RJ45/SFP/SFP+) | |
| ES1D2S08SX1E | 8端口万兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo电接口板(X1E,RJ45/SFP/SFP+) | |
| 百兆/千兆以太网光接口板 | ||
| ES0D0G24SA00 | 24端口百兆/千兆以太网光接口板(SA,SFP) | |
| ES0D0G24SC00 | 24端口百兆/千兆以太网光接口板(EC,SFP) | |
| ES0D0G24CA00 | 24端口百兆/千兆以太网光接口和8端口百兆/千兆Combo电接口板(SA,SFP/RJ45) | |
| ES0D0S24XA00 | 24端口百兆/千兆以太网光接口和2端口万兆以太网光接口板(EA,SFP/XFP) | |
| ES0D0G48SA00 | 48端口百兆/千兆以太网光接口板(EA,SFP) | |
| ES0D0G48SC00 | 48端口百兆/千兆以太网光接口板(EC,SFP) | |
| ES1D2G48SFA0 | 48端口百兆/千兆以太网光接口板（FA,SFP） | |
| 百兆/千兆以太网光电混合接口板 | ||
| ES0DG48CEAT0 | 36端口百兆/千兆以太网电接口和12端口百兆/千兆以太网光接口板(EA,RJ45/SFP) | |
| 万兆以太网光接口板 | ||
| ES0D0X2UXA00 | 2端口万兆以太网光接口板(EA,XFP) | |
| ES0D0X4UXA00 | 4端口万兆以太网光接口板(EA,XFP) | |
| ES0D0X4UXC00 | 4端口万兆以太网光接口板(EC,XFP) | |
| ES1D2X08SED4 | 8端口万兆以太网光接口板(ED,SFP+) | |
| ES0D0X12SA00 | 12端口万兆以太网光接口板(SA,SFP+) | |
| ES1D2X16SSC2 | 16端口万兆以太网光接口板(SC,SFP+) | |
|
ES1D2X32SSC0 | 32端口万兆以太网光接口板(SC,SFP+) | |
| ES1D2X48SEC4 | 48端口万兆以太网光接口板(EC,SFP+) | |
| 40GE以太网光接口板 | ||
| ES1D2L02QFC0 | 2端口40GE以太网光接口板(FC,QSFP+) | |
| 100GE以太网光接口板 | ||
| ES1D2C02FEE0 | 2端口100GE以太网光接口板(EE,CFP) | |
| POE接口板 | ||
| ES0D0G48VA00 | 48端口百兆/千兆以太网POE电接口板(EA,RJ45,POE) | |
| 增值业务板 | ||
| ET1D2FW00S00 | 下一代防火墙业务处理板A-含华为通用安全平台软件 | |
| ET1D2FW00S01 | 下一代防火墙业务处理板B-含华为通用安全平台软件 | |
| ET1D2IPS0S00 | 入侵防御和入侵检测业务处理板A-含华为通用安全平台软件 | |
| ACU2 | WLAN ACU2无线接入控制板(含128 AP控制资源) | |
| 光模块 | ||
| FE-SFP光模块 | ||
| S-SFP-FE-LH40-SM1310 | 光模块-eSFP-FE-单模模块(1310nm,40km,LC) | |
| S-SFP-FE-LH80-SM1550 | 光模块-eSFP-FE-单模模块(1550nm,80km,LC) | |
| SFP-FE-SX-MM1310 | 光模块-SFP-100M/155M-多模模块(1310nm,2km,LC) | |
| eSFP-FE-LX-SM1310 | 光模块-eSFP-100M/155M-单模模块(1310nm,15km,LC) | |
| GE-SFP模块 | ||
| SFP-1000BaseT | 电模块-SFP-GE-电接口模块(100m,RJ45) | |
| eSFP-GE-SX-MM850 | 光模块-eSFP-GE-多模模块(850nm,0.5km,LC) | |
| SFP-GE-LX-SM1310 | 光模块-SFP-GE-单模模块(1310nm,10km,LC) | |
| S-SFP-GE-LH40-SM1310 | 光模块-eSFP-GE-单模模块(1310nm,40km,LC) | |
| S-SFP-GE-LH40-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,40km,LC) | |
| S-SFP-GE-LH80-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,80km,LC) | |
| eSFP-GE-ZX100-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,100km,LC) | |
| 10GE-XFP光模块 | ||
| XFP-SX-MM850 | 光模块-XFP-10G-多模模块(850nm,0.3km,LC) | |
| XFP-STM64-LX-SM1310 | 光模块-XFP-10G-单模模块(1310nm,10km,LC) | |
| XFP-STM64-LH40-SM1550 | 光模块-XFP-10G-单模模块(1550nm,40km,LC) | |
| XFP-STM64-SM1550-80km | 光模块-XFP-10G-单模模块(1550nm,80km,LC) | |
| 10GE-SFP+光模块 | ||
| OMXD30000 | 光模块-SFP+-10G-多模模块(850nm,0.3km,LC) | |
| SFP-10G-iLR | 光模块-SFP+-9.8G-单模模块(1310nm,1.4km,LC) | |
| OSX010000 | 光模块-SFP+-10G-单模模块(1310nm,10km,LC) | |
| OSX040N01 | 光模块-SFP+-10G-单模模块(1550nm,40km,LC) | |
| OSXD22N00 | 光模块-SFP+-10G-多模模块(1310nm,0.22km,LC,LRM) | |
| LE2MXSC80FF0 | 光模块-SFP+-10G-单模模块(1550nm,80km,LC) | |
| SFP-10G-USR | 光模块-SFP+-10G-多模模块(850nm,0.1km,LC) | |
| SFP-10G-ZR | 光模块-SFP+-10G-单模模块(1550nm,80km,LC) | |
| SFP-10G-BXU1 | 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1270nm/RX1330nm,10km,LC) | |
| SFP-10G-BXD1 | 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1330nm/RX1270nm,10km,LC) | |
| SFP-10G-BXU2 | 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1330nm/RX1270nm,20km,LC) | |
| SFP-10G-BXD2 | 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1270nm/RX1330nm,20km,LC) | |
| SFP-10G-ER-SM1330-BIDI | 光模块-SFP+-10G-BIDI单模模块(TX 1330nm/RX 1270nm,40km,LC) | |
| SFP-10G-ER-SM1270-BIDI | 光模块-SFP+-10G-BIDI单模模块(TX 1270nm/RX 1330nm,40km,LC) | |
| SFP-10G-AOC3M | AOC光模块-SFP+-850nm-1G~10G-0.003km | |
| SFP-10G-AOC10M | AOC光模块-SFP+-850nm-1G~10G-0.01km | |
| QSFP-4SFP10-AOC10M | 光收发一体模块-QSFP+-40G-(850nm,10m,AOC)(对接4个SFP+) | |
| QSFP-H40G-AOC10M | 光收发一体模块-QSFP+-40G-(850nm,10m,AOC) | |
SFP-10G-ZCW1571 | 光模块-SFP+-10G-单模模块(CWDM,1571nm,70km,LC) | |
| SFP-10G-ZCW1591 | 光模块-SFP+-10G-单模模块(CWDM,1591nm,70km,LC) | |
| SFP-10G-ZCW1611 | 光模块-SFP+-10G-单模模块(CWDM,1611nm,70km,LC) | |
| 40GE-QSFP+&CFP光模块 | ||
| QSFP-40G-LX4 | 40GBase-LX4光模块-QSFP+-40G-单模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) | |
| QSFP-40G-iSM4 | 40GBase-iSM4光模块-QSFP+-40G-单模模块(1310nm,1.4km,MPO) (可对接4个SFP+) | |
| QSFP-40G-eSM4 | 40GBase-eSM4光模块-QSFP+-40G-单模模块(1310nm,10km,MPO) (可对接4个SFP+) | |
| QSFP-40G-iSR4 | 40GBase-SR4光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) (可对接4个SFP+) | |
| QSFP-40G-LR4 | 40GBase-LR4光模块-QSFP+-40G-单模模块(1310nm,10km,LC) | |
| QSFP-40G-eiSR4 | 40GBase-eSR4光模块-QSFP+-40G-多模模块(850nm,0.3km,MPO) (可对接4个SFP+) | |
| QSFP-40G-ER4 | 40GBase-ER4光模块-QSFP+-40G-单模模块(1310nm,40km,LC) | |
| CFP-40G-SR4 | 高速光模块-CFP-40G-多模模块(850nm,4*10G,0.1km,MPO) | |
| CFP-40G-LR4 | 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,10km,直口LC) | |
| CFP-40G-ER4 | 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,40km,直口LC) | |
| CFP-100G-ZR4 | 100GBase-CFP模块-100G-单模模块(1310nm 波段,4*25G,80km,直口LC) | |
| 100GE-CFP光模块 | ||
| QSFP-100G-SR4 | 100GBase-SR4光模块-QSFP28-100G-多模模块(850nm,0.1km,MPO) | |
| QSFP-100G-PSM4 | 100GBase-PSM4光模块-QSFP28-100G-单模模块(1310nm,0.5km,MPO) | |
| QSFP-100G-CLR4 | 高速光模块-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km | |
| QSFP-100G-CWDM4 | 高速光模块-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km | |
| QSFP-100G-LR4 | 100GBase-LR4光模块-QSFP28-100G-单模模块(1310nm,10km,LC) | |
| CFP-100G-SR10 | 高速光模块-CFP-100G-多模模块(850nm,10*10G,0.1km,MPO)(可对接10个SFP+或2个QSFP+) | |
| CFP-100G-SR10 |
高速光模块-CFP-100G-多模模块(850nm,10*10G,0.1km,MPO)（可对接10个SFP+或2个QSFP+) | |
| CFP-100G-LR4 | 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,10km,直口LC) | |
| CFP-100G-ER4 | 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,40km,直口LC) | |
| QSFP-100G-CU1M | 高速电缆-100G QSFP28无源高速电缆-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太网100GbE | |
| QSFP-100G-CU3M | 高速电缆-100G QSFP28无源高速电缆-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太网100GbE | |
| QSFP-100G-CU5M | 高速电缆-100G QSFP28无源高速电缆-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太网100GbE | |
| BIDI-SFP光模块 | ||
| SFP-FE-LX-SM1310-BIDI | 光模块-eSFP-FE-BIDI单模模块(TX1310/RX1550,15km,LC) | |
| SFP-FE-LX-SM1550-BIDI | 光模块-eSFP-FE-BIDI单模模块(TX1550/RX1310,15km,LC) | |
| SFP-GE-LX-SM1310-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,10km,LC) | |
| SFP-GE-LX-SM1490-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,10km,LC) | |
| SFP-GE-BXU1-SC | 1000Base-BIDI单纤双向光模块-SFP-GE-单模模块(TX1490nm/RX1310nm,10km,SC) | |
| LE2MGSC40ED0 | 光模块-SFP-GE-BIDI单模模块(TX1490/RX1310,40km,LC) | |
| LE2MGSC40DE0 | 光模块-SFP-GE-BIDI单模模块(TX1310/RX1490,40km,LC) | |
| SFP-GE-ZBXD1 | 光模块-eSFP-GE-单纤双向模块(1570nm(Tx)/1490nm(Rx),80km,LC) | |
| SFP-GE-ZBXU1 | 光模块-eSFP-GE-单纤双向模块(1490nm(Tx)/1570nm(Rx),80km,LC) | |
| 电源 | ||
| LE0MPSD16 | 1600W直流电源模块(灰色) | |
| LE0MPSA08 | 800W交流电源模块(灰色) | |
| PAC-2200WF | 2200W交流电源模块 | |
| W2PSD2200 | 2200W直流电源模块(黑色) | |
| LE0W01DPDB | 直流配电盒组件（共4路40A输出，单路最大1600W，含电源线） | |
| IN6W18L10A | 交流分线盒组件（共8路10A输出，单路最大1600W，含电源线） | |
| IM1W24APD | 交流分线盒组件（共4路16A输出，单路最大2500W，含电源线） | |
| 软件 | ||
| ES0SMS277700 | S7700基本软件，V200R007 | |
| ES0SMS287700 | S7700基本软件，V200R008 | |
| ES0SMS297700 | S7700基本软件，V200R009 | |
| ES0SMS2A7700 | S7700基本软件，V200R010 | |
| ES1SMS2B7700 | S7700基本软件，V200R011 | |
| ES0SSVFF7700 | SVF功能授权(适用S7700系列) | |
| ES0SMPLS7700 | MPLS功能授权 | |
| ES0SNQAF7700 | NQA功能授权 | |
| ES0SIPV67700 | IPV6功能授权 | |
| ES1SFIB128K0 | X系列单板FIB资源授权-128K | |
| ES1SWL512AP0 | WLAN无线接入控制器AP资源授权-512AP(配合X系列单板使用) | |
| ES1SWL128AP0 | WLAN无线接入控制器AP资源授权-128AP(配合X系列单板使用) | |
| ES1SWL64AP00 | WLAN无线接入控制器AP资源授权-64AP(配合X系列单板使用) | |
| ES1SWL16AP00 | WLAN无线接入控制器AP资源授权-16AP(配合X系列单板使用) | |
| ES1SPPPOE4K0 | PPPoE接入用户资源授权-4K(配合X系列单板使用) | |
| ES1SPPPOE8K0 | PPPoE接入用户资源授权-8K(配合X系列单板使用) | |
| ES1SPPPOE16K | PPPoE接入用户资源授权-16K(配合X系列单板使用) | |
| L-ACU2-128AP | ACU2无线接入控制器AP资源授权(128 AP) | |
