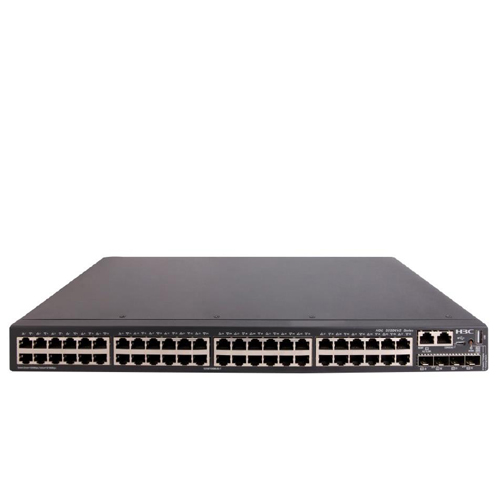

H3C S5500V2-EI系列全千兆交换机

H3C S5500V2-EI系列交换机是杭州华三通信技术有限公司(以下简称H3C公司)自主开发的三层千兆以太网交换机产品,是为要求具备高性能、高端口密度且易于安装的网络环境而设计的智能型可网管交换机。基于业界领先的高性能硬件架构和H3C先进的Commware V7软件平台开发。支持IPv4/IPv6硬件双栈及线速转发,使客户能够从容应对即将带来的IPv6时代,H3C S5500V2-EI系列以太网交换机提供10/100/1000Base-T自适应以太网端口或10GE SFP+光口,并通过子卡可支持10GE SFP+口、40GE QSFP+光口。在企业网中,可以作为接入设备提供千兆到桌面应用,或作为中小企业的核心;在城域网或者行业用户中,向下可以提供千兆接入最终用户或汇接低端交换机,向上可以通过万兆或40GE光纤或者链路聚合汇聚到核心交换机。支持丰富及完善的管理特性,简化部署安装,优化运维管理。

丰富的网络接口

H3C S5500V2-EI支持丰富的网络接口,主机全部固万兆端口,提供最高性价比端口组合,实现最低成本的互联方案,满足用户1:1无收敛网络部署需求;主机固化千兆光、电组合口,满足不同场景、不同业务的需求,同时拥有大容量的40G端口,实现高密、高性能端口扩展能力,满足大型网络汇聚或中小网络核心部署需求,以及对于光电混合组网的配置需求。

H3C S5500V2-EI全光口交换机支持扩展插槽,支持丰富、灵活的端口扩展板卡,包括2端口40G、2端口万兆SFP Plus、8端口万兆SFP Plus、4端口千兆电口+6端口SFP(2*Combo)等,实现高密、高性能端口扩展能力,保护用户投资,降低网络扩容成本。

IRF2(第二代智能弹性架构)

H3C S5500V2-EI系列交换机支持IRF2(第二代智能弹性架构)技术,就是把多台物理设备互相连接起来,使其虚拟为一台逻辑设备,也就是说,用户可以将这多台设备看成一台单一设备进行管理和使用。IRF可以为用户带来以下好处:

* 简化管理 IRF架构形成之后,可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备,通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果,而不用物理连接到每台成员设备上分别对它们进行配置和管理。

* 简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的,例如路由协议会作为单一设备统一计算,而随着跨设备链路聚合技术的应用,可以替代原有的生成树协议,这样就可以省去了设备间大量协议报文的交互,简化了网络运行,缩短了网络动荡时的收敛时间。

* 弹性扩展 可以按照用户需求实现弹性扩展,保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”,不影响其他设备的正常运行。

* 高可靠 IRF的高可靠性体现在链路,设备和协议三个方面。成员设备之间物理端口支持聚合功能,IRF系统和上、下层设备之间的物理连接也支持聚合功能,这样通过多链路备份提高了链路的可靠性;IRF系统由多台成员设备组成,一旦Master设备故障,系统会迅速自动选举新的Master,以保证通过系统的业务不中断,从而实现了设备级的1:N备份;IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备,从而实现1:N的协议可靠性。

* 高性能 对于高端交换机来说,性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此,IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍,从而大幅度提高了设备的性能。

完备的安全控制策略

H3C S5500V2-EI系列交换机支持EAD(终端准入控制)功能,配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系,通过对网络接入终端的检查、隔离、修复、管理和监控,使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理,提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。

H3C S5500V2-EI系列交换机支持集中式MAC地址认证、802.1x认证、Portal认证、支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定,同时实现用户策略(VLAN、QoS、ACL)的动态下发;支持配合H3C公司的iMC系统对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。

H3C S5500V2-EI系列交换机提供增强的ACL控制逻辑,支持超大容量的入端口和出端口ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。另外,S5500V2-EI系列还将支持单播反向路径查找技术(uRPF),原理是当设备的一个接口上收到一个数据包时,会反向查找路径来验证是否存在从该接收接口到包中制定的源地址之间的路由,即验证了其真实性,如果不存在就将数据包删除,这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。

H3C S5500-EI交换机支持端口隔离功能,即便是在同一VLAN内,也可以实现端口之间的隔离,从而避免广播风暴和病毒在VLAN内地扩散从而影响所有端口。支持MAC地址学习限制和安全MAC地址功能,可以保证只有真正的业务主机才能够接入网络,而其他新接入主机即使连接到交换机上也无法获取地址并连通网络。7VM海岸线网络安全资讯站

多层次的安全保护

S5500V2-EI系列交换机具备设备级和链路级的多重可靠性保护。

S5500V2-EI全光口交换机,支持可插拔交、直双电源模块、以及可插拔双风扇可靠性设计,可以根据实际环境的需要灵活配置交流或直流电源模块,此外整机还支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速,这些设计使设备具备了更高的可靠性。

除了设备级可靠性以外,该产品还支持丰富的链路级可靠性技术,包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速环网保护机制等保护协议,支持IRF2智能弹性架构,支持1:N冗余备份,支持环形堆叠,支持跨设备的链路聚合,极大提高网络可靠性,当网络上承载多业务、大流量的时候也不影响网络的收敛时间,保证业务的正常开展

丰富的QoS策略

H3C S5500V2-EI系列交换机支持支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法,可以同时基于端口和队列进行设置,支持SP(Strict Priority)、WRR(Weighted Round Robin)、SP+WRR三种模式。支持出、入两个方向的端口镜像,用于对指定端口上的报文进行监控,将端口上的数据包复制到监控端口,以进行网络检测和故障排除。

出色的管理特性

H3C S5500V2-EI系列交换机支持丰富的管理接口,例如Console口、micro usb口、带外网管口,支持SNMPv1/v2/v3(Simple Network Management Protocol),可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行,Web网管,TELNET,使设备管理更方便,并且支持SSH2.0等加密方式,使得管理更加安全。

H3C S5500V2-EI系列交换机支持SPAN/RSPAN镜像和多个镜像观察端口,可以对网络流量进行分析以采取相应管理维护措施,使原本不可见的网络业务应用流量变得一目了然,可以为用户提供多种网流分析报表,帮助用户及时优化网络结构,调整资源部署。

支持特性

S5500V2-34S-EI

S5500V2-54S-EI

S5500V2-30F-EI

交换容量

598Gbps/5.98Tbps

包转发率

222Mpps

252Mpps

222Mpps

外形尺寸(宽×深×高)(单位:mm)

440×260×43.6

440×260×43.6

440×360×43.6

重量

<3.5kg

<3.7kg

≤3.9kg

管理网口

Console口

管理串口

mini USB console,USB

前面板业务端口描述

28*10/100/1000TX(4COMBO)+ 2SFP+2*1/10G BASE-X SFP PLUS + 2*QSFP PLUS

48*10/100/1000TX+ 2SFP+2*1/10G BASE-X SFP PLUS + 2*QSFP PLUS

24*SFP + 8*10/100/1000TX(Combo)+ 4* 1/10G BASE-X SFP PLUS +1*slot

扩展插槽

NO

NO

1

扩展板卡

LSWM2QP2P(2端口40G)

LSWM2SP2PM(2端口万兆SFP Plus带MACSec接口板)

LSWM2XGT2PM(2端口10G BASE-T带MACSec接口模块)

LSWM2SP8P(8端口万兆SFP Plus接口板)

LSWM4SP8PM(8端口万兆SFP Plus带MACSec接口模块)

LSPM4G4T6P(4端口千兆电口+6端口SFP(2*Combo)接口模块)

(适用于S5500V2-30F-EI)

端口聚合

支持GE端口聚合

支持10GE端口聚合

支持40G聚合

支持静态聚合

支持动态聚合

支持跨设备聚合

端口特性

支持IEEE802.3x 流量控制(全双工)

支持多播风暴抑制

支持广播风暴抑制

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

支持基于bps的风暴抑制

Jumbo Frame

支持最大帧长为10000

MAC地址表

支持黑洞MAC地址

支持静态、动态MAC

支持MAC地址自动学习和老化

支持设置端口MAC地址学习最大个数

VLAN

支持基于端口的VLAN

支持基于MAC的VLAN

基于协议的VLAN

基于IP子网的VLAN

支持QinQ,灵活QinQ*

支持VLAN Mapping

支持Voice VLAN

支持SuperVLAN

支持Guest vlan

支持PVLAN

支持MVRP

二层环网协议

支持STP/RSTP/MSTP

支持SmartLink

支持RRPP

DHCP

DHCP Client

DHCP Snooping

DHCP Relay

DHCP Relay SECURITY

DHCP Server

DHCP Snooping option82/DHCP Relay option82

IRF2智能弹性架构

支持IRF2智能弹性架构

支持分布式设备管理,分布式链路聚合,分布式弹性路由

支持通过标准以太网接口等方式进行堆叠

支持本地堆叠和远程堆叠

IP路由

支持静态路由

支持RIPv1/v2,RIPng

支持OSPFv1/v2,OSPFv3

支持BGP4,BGP4+ for IPv6

支持等价路由,策略路由

支持VRRP/VRRPv3

IPv6

支持ND(Neighbor Discovery)

支持PMTU

支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

支持手动配置Tunnel

支持6to4 tunnel

支持ISATAP tunnel

支持IPv6 in IPv6 tunnel

支持IPv4 in IPv6 tunnel

支持GRE tunnel

支持MLD SNOOPING

组播

支持IGMP Snooping v1/v2/v3,MLD Snooping v1/v2

支持PIM Snooping

支持MLD Proxy

支持组播VLAN

支持IGMP v1/v2/v3,MLD v1/v2

支持PIM-DM,PIM-SM,PIM-SSM

支持MSDP,MSDP for IPv6

镜像

支持流镜像

支持N:4端口镜像

支持本地和远程端口镜像

支持ACL\QoS

支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类

支持时间段(Time Range)ACL

支持入方向和出方向的双向ACL策略

支持基于VLAN下发ACL

支持对端口接收报文的速率和发送报文的速率进行限制,最小粒度为8Kbps

支持报文重定向

支持报文的802.1p和DSCP优先级重新标记

支持CAR(Committed Access Rate)功能

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR三种模式

支持WRED

安全特性

支持用户分级管理和口令保护

支持802.1X认证/集中式MAC地址认证

单端口最大用户数限制

支持Guest VLAN

支持RADIUS认证

支持SSH 2.0

支持端口隔离

支持端口安全

支持EAD

可支持DHCP Snooping,防止欺骗的DHCP服务器

支持动态ARP检测,防止中间人攻击和ARP拒绝服务

支持HTTPS

支持BPDU guard, Root guard

支持uRPF(单播反向路径检测),杜绝IP源地址欺骗,防范病毒和攻击

支持IP/Port/MAC的绑定功能

支持OSPF、RIPv2报文的明文及MD5密文认证

支持PKI(Public Key Infrastructure,公钥基础设施)

管理与维护

支持XModem/FTP/TFTP加载升级

支持命令行接口(CLI),Telnet,Console口进行配置

支持SNMPv1/v2/v3,WEB网管

支持RMON (Remote Monitoring)告警、事件、历史记录

支持iMC智能管理中心

支持系统日志,分级告警,调试信息输出

支持NTP

支持电源的告警功能,风扇、温度告警

支持Ping、Tracert

支持VCT(Virtual Cable Test)电缆检测功能

支持DLDP(Device Link Detection Protocol)单向链路检测协议

支持LLDP

支持Loopback-detection 端口环回检测

绿色节能

端口自动Power down功能

端口定时down功能(Schedule job)

输入电压

AC:额定电压范围:100V~240V AC,50/60Hz

DC:输入额定电压范围 -36V~-72V DC

功耗(静态)

MIN:

AC:17W

MAX:

AC:49W

MIN:
AC:20W
MAX:
AC:58W


MIN:
单AC:24W
单DC:24W
双AC:29W
双DC:30W
MAX:
单AC:110W
单DC:111W
双AC:114W
双DC:120W

工作环境温度

0℃~45℃

工作环境相对湿度(非凝露)

10%-90%
