产品标准
阻燃符合:IEC 60332-1和IEC 60332-3A两种
毒性标准:IEC 60754-1
酸性气体浓度标准:IEC 60754-2
烟雾浓度标准:IEC 61034-2
满足Cat.6 ISO/IEC 11801 & TIA/EIA-568.2-D & UL Subject 444 & YD/T1019相关标准
符合RoHS 2.0, European Directive 2011/65/EU RoHS Compliance
LSZH线缆:
产品特点

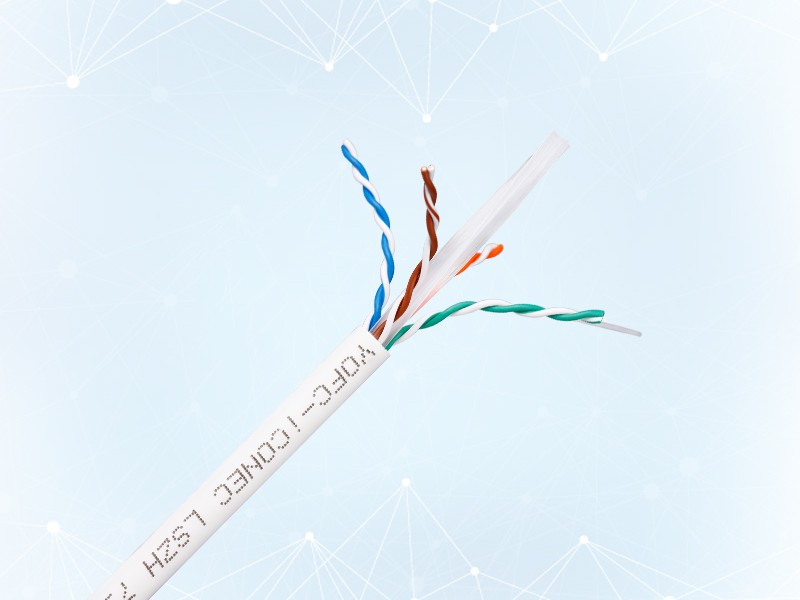

Cat.6非屏蔽双绞线具有高品质电气及机械性能,超越ISO/IEC 11801,ANSI/TIA-568.2-D标准的要求。
紧凑式的线缆设计。
数据双绞线适用于结构化布线,可用于传输数字或模拟语音、视频和数据信号。
适用于所有遵从EN50173-1和ISO/IEC11801标准的ICT网络应用。
适用于以太网供电。

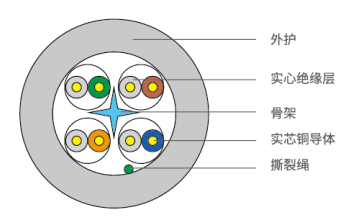

材料及结构尺寸
导体:实心铜导体
绝缘:实心PE
护套:提供LSZH、CM、CMR、CMP、B1等多种阻燃级别
主要技术参数
内 容 | 技术指标 |
---|---|
最大电阻不平衡 | 2% |
绝缘电阻 | >5000MΩ·km |
特性阻抗 | 4-250MHz 100±15Ω |
时延差 | ≤ 45ns/100m |
工作温度 | 安装温度:-20℃ ~+60℃, 工作温度:-40℃~+70℃ 冷弯:-20℃×4h 不开裂 |
弯曲半径 | 不小于8倍双绞线外径 |
最大拉力 | 400N |
最大导体电阻 | 75Ω/km(23AWG,LSZH-1、CM) 89Ω/km(23AWG,LSZH-3、PVC) 93.8Ω/km(24AWG,LSZH-1、CM) |
绝缘材料 | HDPE |
最小绝缘电阻 | 100MΩ/km |
介电强度 | 500Vac/1min |
包装 | 305米/箱 |
产品型号
产品型号 | 产品描述 |
---|---|
iCONEC-CCC6UH13IW004 | 六类非屏蔽双绞线、UTP、LSZH-1、23AWG、白色、305米/箱 |
iCONEC-CCC6UCM3BU004 | 六类非屏蔽双绞线、UTP、CM、23AWG、蓝色、305米/箱 |
iCONEC-CCC6UCR3BU004 | 六类非屏蔽双绞线、UTP、CMR、23AWG、蓝色、305米/箱 |
iCONEC-CCC6UVC3BU004 | 六类非屏蔽双绞线、UTP、PVC、23AWG、蓝色、305米/箱 |
iCONEC-CCC6UH33IW004 | 六类非屏蔽双绞线、UTP、LSZH-3、23AWG、白色、305米/箱 |
iCONEC-CCC6UH14IW004 | 六类非屏蔽双绞线、UTP、LSZH-1、24AWG、白色、305米/箱 |
iCONEC-CCC6UCM4BU004 | 六类非屏蔽双绞线、UTP、CM、24AWG、蓝色、305米/箱 |
iCONEC-CCC6UCR4BU004 | 六类非屏蔽双绞线、UTP、CMR、24AWG、蓝色、305米/箱 |
iCONEC-CCC6UVC4BU004 | 六类非屏蔽双绞线、UTP、PVC、24AWG、蓝色、305米/箱 |
iCONEC-CCC6UH34IW004 | 六类非屏蔽双绞线、UTP、LSZH-3、24AWG、白色、305米/箱 |
iCONEC-CCC6UB13IW004 | 六类非屏蔽双绞线、UTP、B1、23AWG、白色、305米/轴 |
