产品应用
可广泛用于局域网、主干网等,敷设方式有管道、架空、直埋等
产品标准
符合YD/T 1770、ICEA-586、GR-409、IEC 60793、IEC 60794、IEC 60332-1或IEC 60332-3C等
产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
玻璃纤维加强元件保证光缆的抗拉强度
良好的抗压性和柔软性
双面涂塑钢带(PSP)提高光缆的抗透潮能力
直径小、重量轻、容易敷设

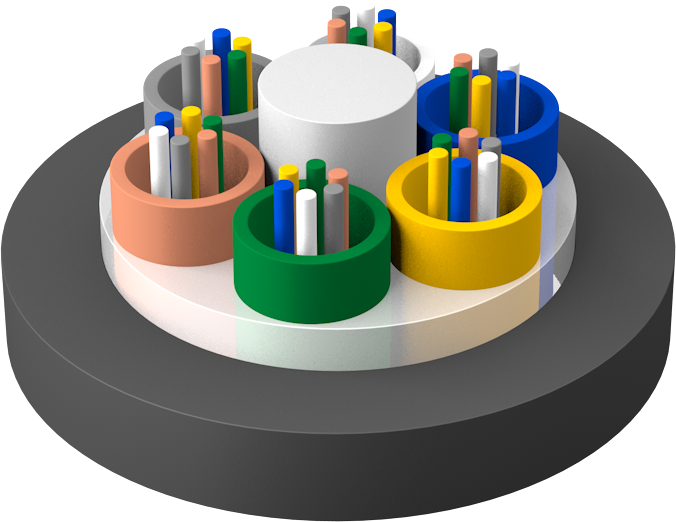

结构参数
光纤芯数 | 2~12 | 14~24 |
---|---|---|
光缆外径 | 9.0mm | 10.0mm |
光缆重量 | 100kg/km | 115kg/km |
光学特性
衰减 | G652 | ≤ 0.36 dB/km @1310nm | ≤ 0.22 dB/km @1550nm |
---|---|---|---|
G657 | ≤ 0.36 dB/km @1310nm | ≤ 0.22 dB/km @1550nm | |
50/125 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
62.5/125 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
BIOM3 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
BIOM4 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
带宽 | 50/125 | ≥ 500 MHz·km @850nm | ≥ 500 MHz·km @1300nm |
62.5/125 | ≥ 200 MHz·km @850nm | ≥ 500 MHz·km @1300nm | |
BIOM3 | ≥ 1500 MHz·km @850nm | ≥ 500 MHz·km @1300nm | |
BIOM4 | ≥ 3500 MHz·km @850nm | ≥ 500 MHz·km @1300nm |
机械性能
允许拉伸力 (IEC60794-1) | 长期 | 400N |
---|---|---|
短期 | 1000N | |
允许压扁力 (IEC60794-1) | 长期 | 300N/100mm |
短期 | 1000N/100mm | |
弯曲半径 | 静态 10倍缆径 | |
动态 20倍缆径 |
环境特性
工作温度 | -20℃ 至 +60℃ |
---|---|
储存温度 | -20℃ 至 +60℃ |
订货指南
① 护套材料 | 1=LSZH-1护套 3=LSZH-3C护套 |
---|---|
② 光缆芯数 | 2~24 |
③ 光纤类型 | S=G652D E=G657A2 M=62.5/125μm B=50/125μm A=BIOM3 N=BIOM4 |
