AP8030DN室外型

AP8030DN&8130DN是华为公司推出的技术引领级室外802.11ac产品,防尘防水,耐高低温。

适用于广场、步行街、游乐场等覆盖场景,或者无线港口、无线数据回传、无线视频监控等桥接场景。


产品外观

外观

AP8030DN

AP8130DN

端口

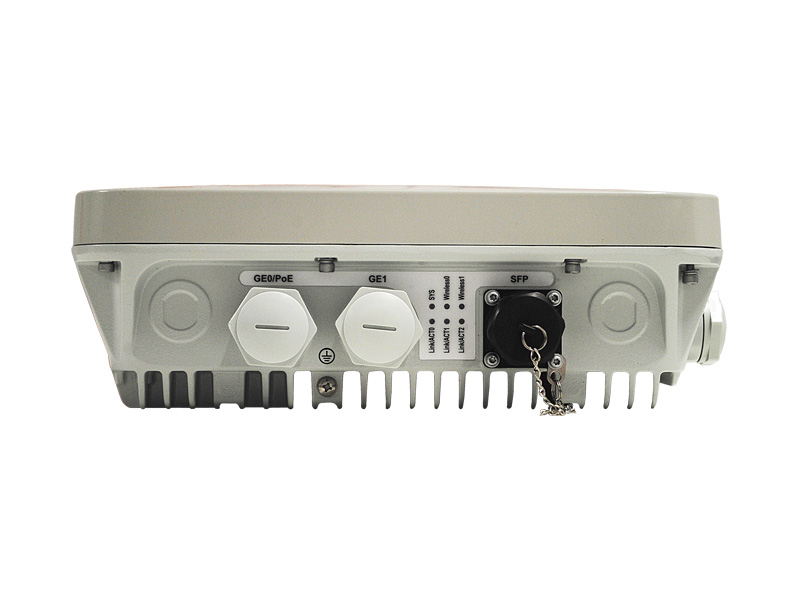

AP8030DN端口

  • 1. GE0/PoE. 10/100/1000M,用于有线以太网连接。并且支持PoE供电。

  • 2. GE1. 10/100/1000M,用于有线以太网连接。

  • 3. SFP. 光纤接口。

  • 4. Console. Console接口。

  • 5. Default. 缺省按钮。拧下螺丝,从螺丝孔中长按此按钮超过3秒,可恢复出厂缺省

  • 值并重新启动。

  • 6. 防盗锁孔. 连接防盗锁。

  • 7. 设备接地螺钉. 通过接地螺钉将设备与接地线缆连接。

AP8130DN端口

  • 1.GE0/PoE:10/100/1000M,用于有线以太网连接。并且支持PoE供电。

  • 2. GE1:10/100/1000M,用于有线以太网连接。

  • 3. SFP:光纤接口。

  • 4. 5G:连接外置5G天线,用于发送和接收无线信号。接口类型为N型母头(N-Type Female)。

  • 5. 2.4G/5G:连接2.4GHz或5GHz天线,用于发送和接收无线信号。接口类型为N型母头(N-Type Female)。

  • 6. Console:Console接口。

  • 7. Default:缺省按钮。拧下螺丝,从螺丝孔中长按此按钮超过3秒,可恢复出厂缺省值并重新启动。

  • 8. 防盗锁孔:连接防盗锁。

  • 9. 设备接地螺钉:通过接地螺钉将设备与接地线缆连接。

  • 10. 防雷器接地螺钉:外置防雷器接地点。

LED指示灯

信息类型 颜色 指示灯状态 表达含义
上电缺省状态 绿色 常亮

设备刚刚上电,软件未启动,绿灯常亮。

软件启动过程状态 绿色 闪烁一下后常亮 当系统复位完成,软件开始执行后,绿灯闪烁一下,然后直到系统启动完成都保持绿灯常亮状态。
运行 绿色 慢闪(0.5Hz) 表明系统处于正常运行状态,系统正常运行,以太网连接正常,有用户关联。 随着命令输入系统进入uboot命令行状态,绿灯慢闪。
慢闪(0.2Hz) 系统正常运行,以太网连接正常,无用户关联,系统处于低功耗状态。
告警 绿色 快闪(4Hz)

软件升级过程中。 软件加载并启动后,FIT AP工作模式下,进入请求上线状态。上线成功(CAPWAP建链)之前一直处于此状态。 FIT AP工作模式下,上线失败(CAPWAP断链)。

故障 红色 常亮

表明设备有影响业务且无法自行恢复的故障,需人工干预(如DRAM检测失败,软件系统加载失败)。

Link灯的指示灯状态说明

信息类型 颜色 指示灯状态 表达含义
LINK 绿色 常亮

系统正常,以太网连通正常,无数据传输。

ACT 绿色 闪烁 系统正常,以太网连通正常,有数据传输,数据流量越大闪烁越频繁。

Wireless灯的指示灯状态说明(流量点灯模式)

信息类型 颜色 指示灯状态 表达含义
LINK 绿色 常亮

系统正常,以太网连通正常,无数据传输。

ACT 绿色 闪烁 系统正常,以太网连通正常,有数据传输,数据流量越大闪烁越频繁。

Wireless灯的指示灯状态说明(无线网桥点灯模式)

颜色 Wireless 表达含义
黄色/绿色 常灭

WDS/Mesh没有连接上,或信号极差。

常亮 WDS/Mesh正常接入,信号强度好。
快闪(4Hz) WDS/Mesh正常接入,信号强度中等。
慢闪(0.5Hz) WDS/Mesh正常接入,信号强度差。

产品特性

WLAN特性

  • 兼容IEEE 802.11a/b/g/n/ac标准

  • 支持3×3 MIMO,AP8030DN最高速率达1.75 Gbit/s,AP8130DN支持双5G,最高速率达2.6 Gbit/s

  • 支持最大合并比(MRC)

  • 支持空时分组码(STBC)

  • 支持低密度奇偶校验(LDPC)

  • 支持最大似然解码(MLD)

  • 支持数据包聚合: A-MPDU(Tx/Rx),A-MSDU(Rx only)

  • 支持802.11 动态频率选择(DFS) 优选信道和回切功能

  • 支持20M、40M和80M模式下的ShortGI

  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒体标准的映射及优先级调度规则,实现基于优先级的数据处理和转发

  • 支持自动和手动两种速率调节方式

  • 支持WLAN信道管理和信道速率调整

  • 支持信道自动扫描功能,自动规避干扰

  • 支持AP中每个SSID可独立配置隐藏功能,支持中文SSID

  • 支持自动隐藏SSID,即当接入终端达到接入上限后,自动隐藏该SSID

  • 支持SST(signal sustain technology)

  • 支持U-APSD节电模式

  • FIT AP工作模式下支持CAPWAP(control and provisioning of wireless access points)即无线接入点控制协议隧道数据转发

  • FIT AP及云AP工作模式下支持AP自动上线功能

  • FIT AP工作模式下支持WDS

  • FIT AP工作模式下支持Mesh

  • 支持多用户CAC

  • 支持Hotspot2.0

  • 支持802.11k、802.11v协议的智能漫游

网络特性

  • 符合IEEE 802.3ab标准

  • 支持速率和双工模式的自协商,自动MDI/MDI-X

  • 支持根据用户接入的SSID划分VLAN

  • 上行以太网口支持VLAN trunk功能

  • 支持VLAN ID (1-4094),每射频可设置16个VAP

  • 支持AP上联口管理通道以tagged和untagged两种模式组网

  • 支持DHCP Client,通过DHCP方式获取IP地址

  • 支持业务数据的隧道转发和直接转发两种方式

  • 支持同一VLAN中不同的无线终端之间的访问隔离

  • 支持mDNS网关协议,可实现跨VLAN用户间的AirPlay、AirPrint等业务共享功能

  • 支持用户访问控制(ACL)

  • FIT AP工作模式下支持直接转发模式下的CAPWAP中断业务保持

  • FIT AP工作模式下支持AC统一认证

  • 云 AP工作模式下支持云管理平台统一认证

  • FIT AP工作模式下支持AC双链路备份

  • FAT AP及云AP工作模式下支持NAT

  • FIT AP工作模式下支持IPv6

QoS特性

  • 基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒体标准的映射及优先级调度规则,实现基于优先级的数据处理和转发

  • 支持按射频管理WMM参数

  • 支持WMM节电模式

  • 支持上行报文优先级映射和下行流量映射

  • 支持队列映射和调度

  • 支持基于每用户的带宽限制

  • 支持自适应带宽管理,自动根据用户数量、环境等因素动态调整用户带宽分配,改善用户体验

  • 支持Airtime调度

  • FIT AP工作模式下支持智能应用控制SAC(Smart Application Control)

安全特性

  • 支持Open-System认证方式

  • 支持WEP认证/加密方式

  • 支持WPA/WPA2–PSK认证/加密方式

  • 支持WPA/WPA2–802.1X认证/加密方式

  • 支持WPA-WPA2混合认证

  • 支持WAPI认证/加密方式

  • 支持WIDS和WIPS,包括非法设备检测和反制,攻击检测和动态黑名单,STA/AP的黑白名单功能

  • 支持802.1x认证、MAC地址认证、Portal认证等

  • 支持DHCP Snooping

  • 支持DAI(Dynamic ARP Inspection)

  • 支持IPSG(IP Source Guard)

  • 支持Soft GRE

  • 支持802.11w协议,对管理帧进行加密

维护特性

  • FIT AP工作模式下支持通过AC对AP进行的集中管理和维护

  • 云AP工作模式下支持通过云管理平台对AP进行的集中管理和维护

  • FIT AP及云AP工作模式下支持AP自动上线功能,并自动加载配置,可即插即用

  • FIT AP工作模式下支持WDS零配置部署

  • FIT AP工作模式下支持Mesh零配置部署

  • FIT AP及云AP工作模式下支持批量自动升级

  • 支持Telnet和串口两种本地管理方式

  • 支持STelnet,使用SSH v2安全协议

  • 支持SFTP,使用SSH v2安全协议

  • FAT AP及云AP工作模式下支持Web网管管理AP,可通过HTTP或HTTPS登录

  • 支持网管实时监控用户配置信息和快速故障定位

  • FAT AP工作模式下支持SNMP v1/v2/v3

  • 支持AP系统状态告警

  • FAT AP及云AP工作模式下支持NTP

  • 支持Dying Gasp

BYOD

说明:仅FIT AP工作模式下支持BYOD。

  • 支持基于MAC OUI识别设备类型

  • 支持基于HTTP User-Agent信息识别设备类型

  • 支持基于DHCP Option信息识别设备类型

  • 支持Radius服务器根据Radius认证/计费报文中携带的设备类型,下发报文的转发/安全/QoS策略

定位服务

说明:仅FIT AP工作模式下支持定位服务。

  • 支持对AeroScout、Ekahau的Tag定位

  • 支持对WiFi终端的定位

  • 与eSight网管配合,对非法设备进行定位

频谱分析

说明:仅FIT AP工作模式下支持频谱分析

  • 对蓝牙、微波炉、无绳电话、Zigbee、Game Controller、2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别

  • 与eSight配合,对干扰源进行定位和频谱显示
