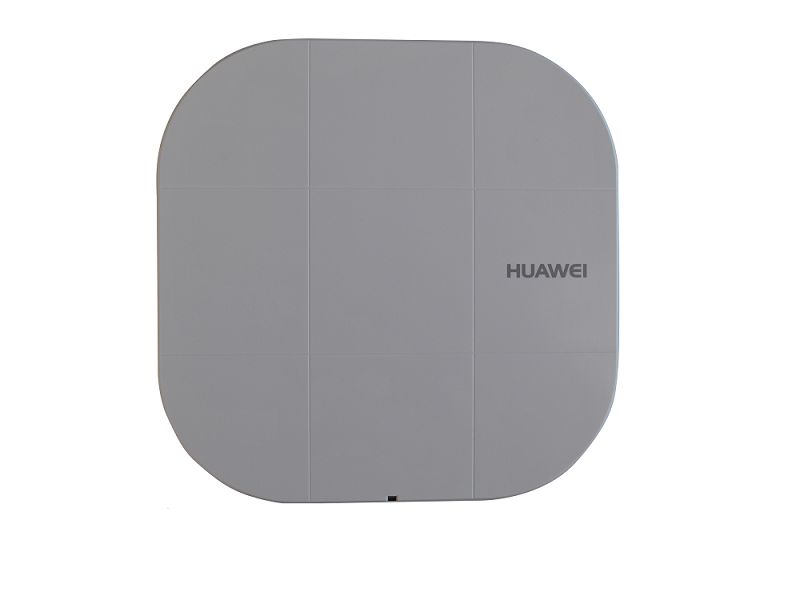

AP4050DN无线接入点支持802.11ac wave 2标准、2×2MIMO和2条空间流，同时支持11n和11ac协议，可使无线网络带宽突破千兆，极大地增强用户对无线网络的使用体验，适合部署在中小型企业、机场车站、体育场馆、咖啡厅、休闲中心等场景。
1. Default：复位按钮，长按超过3秒恢复出厂缺省值并重新启动。
2. CONSOLE：控制口，连接维护终端，用于设备配置和管理。
3. GE/PoE_IN：10/100/1000Mbit/s，用于有线以太网连接，支持PoE输入。
4. DC 12V：直流电源接口，用来连接12V电源适配器。
5. 防盗锁孔：连接防盗锁。
说明：指示灯的颜色可能会随温度的变化有轻微的差异。
| 信息类型 | 颜色 | 指示灯状态 | 表达含义 |
|---|---|---|---|
| 上电缺省状态 | 绿色 | 常亮 | 设备刚刚上电，软件未启动。 |
| 软件启动过程状态 | 绿色 | 闪烁一下后常亮 | 当系统复位完成，软件开始启动后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。 |
| 运行 | 绿色 | 慢闪（0.5Hz） |
系统运行正常，以太网连接正常，有用户关联。 随着命令输入系统进入uboot命令行状态。 |
| 慢闪（0.2Hz） | 系统正常运行，以太网连接正常，无用户关联，系统处于低功耗状态。 | ||
| 告警 | 绿色 | 快闪（4Hz） |
软件升级过程中。 软件加载并启动后，FIT AP或云管理工作模式下，进入请求上线状态。上线成功（CAPWAP建链）之前一直处于此状态。 FIT AP或云管理工作模式下，上线失败（CAPWAP断链）。 |
| 故障 | 红色 | 常亮 | 设备有影响业务且无法自行恢复的故障（如DRAM检测失败，软件系统加载失败），需人工干预。 |
设备支持的WLAN特性如下：
兼容IEEE 802.11a/b/g/n/ac/ac Wave 2标准
最高速率达1.267Gbit/s
支持最大合并比（MRC）
支持空时分组码（STBC）
支持波束成形（Beamforming）
支持MU-MIMO
支持低密度奇偶校验（LDPC）
支持最大似然解码（MLD）
支持帧聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11动态频率选择(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持自动和手动两种速率调节方式
支持WLAN信道管理和信道速率调整
（说明：具体管理信道请参考《国家码&信道顺从表》。）
支持信道自动扫描功能，自动规避干扰
支持AP中每个SSID可独立配置隐藏功能
支持SST（signal sustain technology）
支持U-APSD节电模式
FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发
FIT AP工作模式下支持AP自动上线功能
FIT AP工作模式下支持扩展服务集ESS
FIT AP工作模式下支持WDS
FIT AP工作模式下支持Mesh
支持多用户CAC
支持Hotspot2.0
支持802.11k、802.11v协议的智能漫游
支持802.11r协议的快速漫游（≤50ms）
符合IEEE 802.3ab标准
支持速率和双工模式的自协商，自动MDI/MDI-X
兼容IEEE 802.1q
支持根据用户接入的SSID划分VLAN
上行以太网口支持VLAN trunk功能
支持AP上联口管理通道以tagged和untagged两种模式组网
支持DHCP Client，通过DHCP方式获取IP地址
支持业务数据的隧道转发和直接转发两种方式
支持同一VLAN中不同的无线终端之间的访问隔离
支持用户访问控制（ACL）
支持LLDP链路发现
FIT AP工作模式下支持直接转发模式下的CAPWAP中断业务保持
FIT AP工作模式下支持AC统一认证
FIT AP工作模式下支持AC双链路备份
FAT AP工作模式下支持NAT
FIT AP工作模式下支持IPv6
支持无线配置同步
支持Soft GRE
支持IPv6 SAVI
支持IPv4/IPv6 ACL
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持按射频管理WMM参数
支持WMM节电模式
支持上行报文优先级映射和下行流量映射
支持队列映射和调度
支持基于每用户的带宽限制
支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验
支持Airtime调度
支持Microsoft公司Lync API，在语音环境，利用Lync API识别和调度，保障语音通话效果
FIT AP工作模式下支持智能应用控制SAC（Smart Application Control）
支持Open system认证方式
支持WEP认证/加密方式，加密字长支持64位，128位和152位
支持WPA/WPA2–PSK认证/加密方式（WPA/WPA2个人版）
支持WPA/WPA2–802.1x认证/加密方式（WPA/WPA2企业版）
支持WPA-WPA2混合认证
支持WAPI认证/加密方式
支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能
支持802.1x认证、MAC地址认证、Portal认证等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）
支持802.11w协议，对管理帧进行加密
FIT AP工作模式下支持通过AC对AP进行的集中管理和维护
FIT AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用
FIT AP工作模式下支持批量自动升级
支持Telnet
支持STelnet，使用SSH v2安全协议
支持SFTP，使用SSH v2安全协议
支持串口本地管理方式
FAT AP工作模式下支持Web网管管理AP，可通过HTTP或HTTPS登录
支持网管实时监控用户配置信息和快速故障定位
FAT AP工作模式下支持SNMP v1/v2/v3
支持系统状态告警
FAT AP工作模式下支持NTP
说明：仅FIT AP工作模式下支持BYOD。
支持基于MAC OUI识别设备类型
支持基于HTTP User-Agent信息识别设备类型
支持基于DHCP Option信息识别设备类型
支持Radius服务器根据Radius认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略
说明：仅FIT AP工作模式下支持定位服务。
支持对AeroScout、Ekahau的Tag定位
支持对Wi-Fi终端的定位
与eSight网管配合，对非法设备进行定位
说明：仅FIT AP工作模式下支持频谱分析。
对婴儿监视器BabyMonitor、蓝牙设备、数字无绳电话（仅支持2.4G）、无线音频发射器（2.4G和5G）、游戏手柄和微波炉等干扰源进行识别
与eSight网管配合，对干扰源进行频谱显示
基本参数
| 项目 | 描述 | |
|---|---|---|
| 物理参数 | 尺寸（长×宽×高） | 170mm×170mm×35mm |
| 重量 | 0.41kg | |
| 电源参数 | 电源输入 |
DC：12V±10% PoE供电：满足802.3af/at以太网供电标准 |
| 最大功耗 |
12.1W 说明 实际最大功耗遵照不同国家和地区法规而有所不同。 | |
| 环境参数 | 工作温度与海拔 |
-60m～+1800m：-10℃～+50℃ 1800m～5000m：海拔每升高300m，最高工作温度降低1℃ |
| 存储温度 | -40℃～+70℃ | |
| 工作湿度 | 5%～95%（非凝结） | |
| 防护等级 | IP41 | |
| 工作气压 | 53kPa～106kPa | |
射频参数
| 项目 | 描述 | |||
|---|---|---|---|---|
| 天线类型 | 内置双频全向天线 | |||
| 天线增益 |
2.4GHz：5dBi 5GHz：5dBi | |||
| 最大用户数 |
≤512 | |||
| 每射频最大VAP数量 | 16 | |||
| 最大发射功率 |
2.4GHz：23dBm（组合功率） 5GHz：23dBm（组合功率） 说明： 实际发射功率遵照不同国家和地区法规而有所不同。 发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至-3dBm。 | |||
| 非重叠频道最大数量 |
2.4 GHz 802.11b/g -20MHz：3 802.11n -20MHz：3 -40MHz：1 |
5 GHz 802.11a -20MHz：13 802.11n -20MHz：13 -40MHz：6 802.11ac -20MHz：13 -40MHz：6 -80MHz：3 |
说明： 表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。 | |
| 支持的信道速率 |
802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～400Mbit/s 802.11ac：6.5～867Mbit/s | |||
| 接收灵敏度（典型值） |
2.4 GHz 802.11b -101 dBm @ 1 Mbit/s -98 dBm @ 2 Mbit/s -96 dBm @ 5.5 Mbit/s -93 dBm @ 11 Mbit/s |
2.4 GHz 802.11g -94 dBm @ 6 Mbit/s -93 dBm @ 9 Mbit/s -92 dBm @ 12 Mbit/s -90 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s |
2.4 GHz 802.11n (HT20) -93 dBm @ MCS0 -91 dBm @ MCS1 -89 dBm @ MCS2 -87 dBm @ MCS3 -84 dBm @ MCS4 -80 dBm @ MCS5 -78 dBm @ MCS6 -77 dBm @ MCS7 -91 dBm @ MCS8 -89 dBm @ MCS9 -87 dBm @ MCS10 -85 dBm @ MCS11 -82 dBm @ MCS12 -78 dBm @ MCS13 -76 dBm @ MCS14 -75 dBm @ MCS15 |
2.4 GHz 802.11n(HT40) -90 dBm @ MCS0 -89 dBm @ MCS1 -87 dBm @ MCS2 -84 dBm @ MCS3 -81 dBm @ MCS4 -77 dBm @ MCS5 -76 dBm @ MCS6 -74 dBm @ MCS7 -88 dBm @ MCS8 -87 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -75 dBm @ MCS13 -74 dBm @ MCS14 -72 dBm @ MCS15 |
|
5 GHz 802.11a -94 dBm @ 6 Mbit/s -93 dBm @ 9 Mbit/s -91 dBm @ 12 Mbit/s -90 dBm @ 18 Mbit/s -88 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s |
5 GHz 802.11n (HT20) -94 dBm @ MCS0 -91 dBm @ MCS1 -90 dBm @ MCS2 -87 dBm @ MCS3 -84 dBm @ MCS4 -80 dBm @ MCS5 -79 dBm @ MCS6 -77 dBm @ MCS7 -92 dBm @ MCS8 -89 dBm @ MCS9 -88 dBm @ MCS10 -85 dBm @ MCS11 -82 dBm @ MCS12 -78 dBm @ MCS13 -77 dBm @ MCS14 -75 dBm @ MCS15 |
5 GHz 802.11n (HT40) -91 dBm @ MCS0 -90 dBm @ MCS1 -87 dBm @ MCS2 -85 dBm @ MCS3 -82 dBm @ MCS4 -78 dBm @ MCS5 -76 dBm @ MCS6 -75 dBm @ MCS7 -89 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -83 dBm @ MCS11 -80 dBm @ MCS12 -76 dBm @ MCS13 -74 dBm @ MCS14 -73 dBm @ MCS15 | - | |
|
5 GHz 802.11ac (VHT20) -94 dBm @ MCS0NSS1 -91 dBm @ MCS1NSS1 -90 dBm @ MCS2NSS1 -87 dBm @ MCS3NSS1 -84 dBm @ MCS4NSS1 -80 dBm @ MCS5NSS1 -79 dBm @ MCS6NSS1 -77 dBm @ MCS7NSS1 -73 dBm @ MCS8NSS1 -92 dBm @ MCS0NSS2 -89 dBm @ MCS1NSS2 -88 dBm @ MCS2NSS2 -85 dBm @ MCS3NSS2 -82 dBm @ MCS4NSS2 -78 dBm @ MCS5NSS2 -77 dBm @ MCS6NSS2 -75 dBm @ MCS7NSS2 -71 dBm @ MCS8NSS2 |
5 GHz 802.11ac (VHT40) -91 dBm @ MCS0NSS1 -90 dBm @ MCS1NSS1 -87 dBm @ MCS2NSS1 -85 dBm @ MCS3NSS1 -82 dBm @ MCS4NSS1 -78 dBm @ MCS5NSS1 -76 dBm @ MCS6NSS1 -75 dBm @ MCS7NSS1 -71 dBm @ MCS8NSS1 -69 dBm @ MCS9NSS1 -89 dBm @ MCS0NSS2 -88 dBm @ MCS1NSS2 -85 dBm @ MCS2NSS2 -83 dBm @ MCS3NSS2 -80 dBm @ MCS4NSS2 -76 dBm @ MCS5NSS2 -74 dBm @ MCS6NSS2 -73 dBm @ MCS7NSS2 -69 dBm @ MCS8NSS2 -67 dBm @ MCS9NSS2 |
5 GHz 802.11ac (VHT80) -88 dBm @ MCS0NSS1 -86 dBm @ MCS1NSS1 -84 dBm @ MCS2NSS1 -81 dBm @ MCS3NSS1 -79 dBm @ MCS4NSS1 -75 dBm @ MCS5NSS1 -73 dBm @ MCS6NSS1 -72 dBm @ MCS7NSS1 -68 dBm @ MCS8NSS1 -66 dBm @ MCS9NSS1 -86 dBm @ MCS0NSS2 -84 dBm @ MCS1NSS2 -82 dBm @ MCS2NSS2 -79 dBm @ MCS3NSS2 -77 dBm @ MCS4NSS2 -73 dBm @ MCS5NSS2 -71 dBm @ MCS6NSS2 -70 dBm @ MCS7NSS2 -66 dBm @ MCS8NSS2 -64 dBm @ MCS9NSS2 | - | |
FIT AP典型组网图(接入点模式)
在上述组网中设备作为FIT AP，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。提供AC功能的华为产品包含AC6605、AC6005、AC6003、ACU2（框式X7系列交换机）、S5720HI、S7700（X系列单板）、S9700（X系列单板）和S12700（X系列单板）。
FIT AP WDS典型组网图（网桥模式-点对点）
FIT AP WDS典型组网图（网桥模式-点对多点）
在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。
FIT AP Mesh典型组网图
在上述组网中，作为Mesh节点MP（mesh point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（mesh portal point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。
FAT AP典型组网图
在上述组网中，设备作为FAT AP独立完成用户接入、认证、数据安全、业务转发和QoS等功能。
