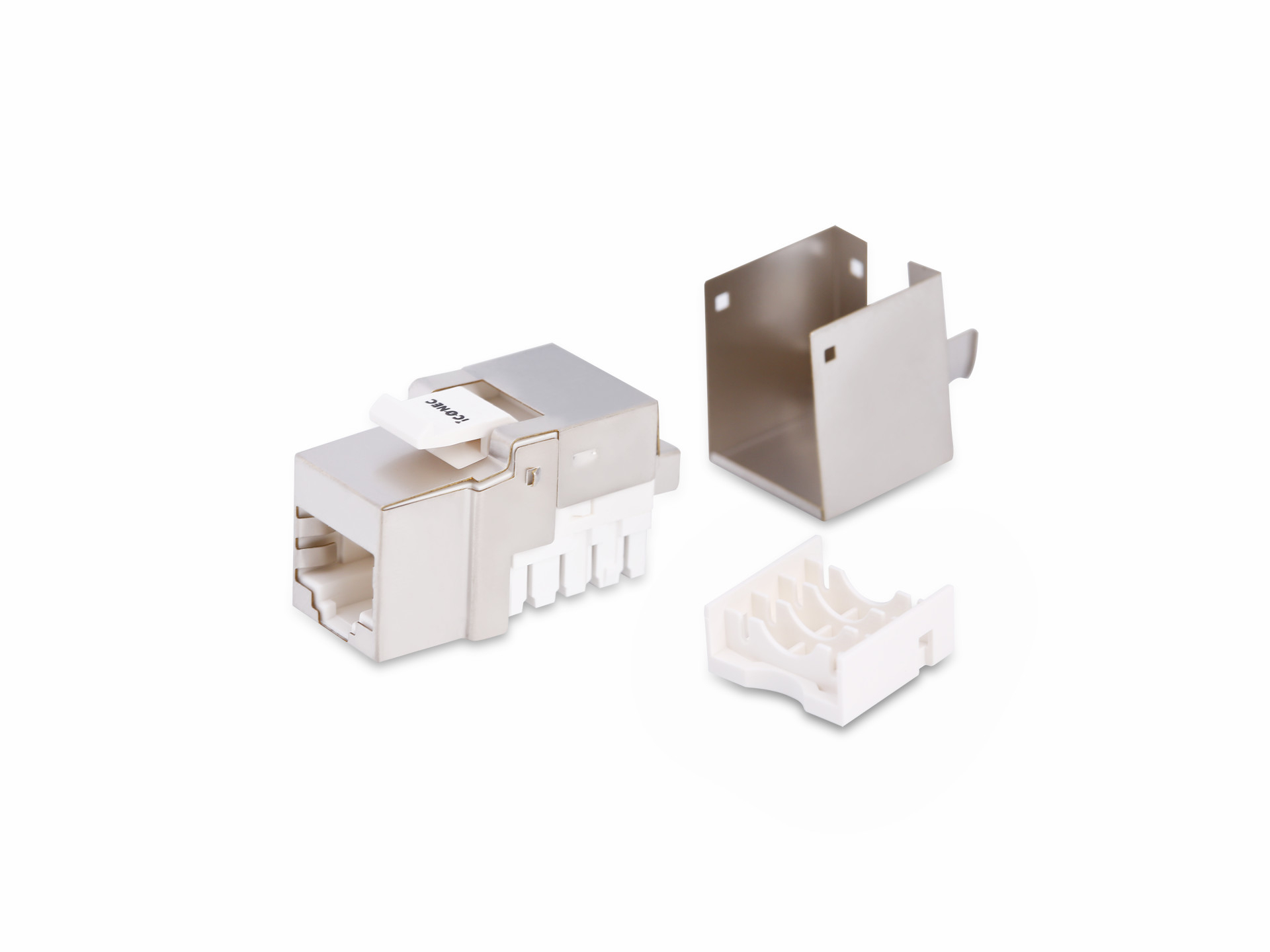

Cat.5e屏蔽信息模块

产品标准

• 符合TIA/EIA-568-C.2-10 Cat.5E和ISO/IEC 11801 Class D 定义的信道性能要求

• 触针符合FCC part 68,Subpart和IEC 60603-7标准

产品特点

• 360°锌合金全屏蔽结构;可以支持22-24AWG的实心或多股线线缆

• 插口内金针：材质为磷青铜，厚度0.35mm,在电镀80u的镍底上再电镀50u镀金

• IDC端子: 材质为磷青铜，厚度0.4mm,镀镍100u

• 最大接触电阻20mΩ,IDC最大接触电阻2.5mΩ

• 采用免工具端接方式，一次成型8芯线

• 插入力≤30N,拔出力≥30N

• 插拔次数≥750次

• 端接次数≥200次

• 电气性能

• 耐压强度：1000V AC/1min    绝缘电阻≥500MΩ@100 V

• 直流额定电流：1.5Amps

• 直流电阻：≤ 0.1Ω

• 储存温度：-10℃ - 60℃

• 工作温度：-10℃ - 60℃

• 相对湿度：10%-90%RH

产品型号
