产品应用
可广泛用于核心网、接入网和光纤到户，敷设方式有管道、架空、直埋等。
产品标准
符合YD/T 901和IEC 60794-1

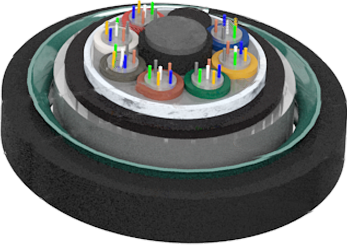

产品特点
单根非金属中心加强芯
松套管内特种阻水纱
松套管和加强芯外阻水纱
缆芯外阻水带
涂塑钢带（PSP）防潮
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
松套管内放入特种阻水纱，对光纤进行了关键性保护
特别设计紧密的光缆结构，有效的防止套管回缩
PE护套具有很好的抗紫外线性能
采用了下列措施来确保光缆的防水性能：
产品优势
光缆接续前无需清除油膏和清洁光纤，提高安装效率，减少安装费用
光缆重量轻，方便敷设与维护，降低施工成本
由于没有使用油膏，避免造成环境污染和人体损害
干式阻水材料与光纤、光缆各组件具有更好的相容性
非金属加强芯是光缆有效用于雷电频繁和存在干扰电流的场所
结构参数
光纤芯数 | 2~36 | 12~60 | 62~72 | 74~96 | 98~120 | 122~144 |
|---|---|---|---|---|---|---|
光缆外径 | 11.7mm | 12.3mm | 12.7mm | 14.0mm | 15.6mm | 18.8mm |
光缆重量 | 123kg/km | 130kg/km | 135kg/km | 162kg/km | 200kg/km | 282kg/km |
| 最小护套厚度 | 平均值 1.6 mm | 平均值 2.4 mm | ||||
光学特性
衰减 | G652 | ≤ 0.36 dB/km @1310nm | ≤ 0.22 dB/km @1550nm |
|---|---|---|---|
G657 | ≤ 0.36 dB/km @1310nm | ≤ 0.22 dB/km @1550nm | |
50/125 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
62.5/125 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
BIOM3 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
BIOM4 | ≤ 3.0 dB/km @ 850nm | ≤ 1.0 dB/km @1300nm | |
带宽 | 50/125 | ≥ 500 MHz·km @850nm | ≥ 500 MHz·km @1300nm |
62.5/125 | ≥ 200 MHz·km @850nm | ≥ 500 MHz·km @1300nm | |
BIOM3 | ≥ 1500 MHz·km @850nm | ≥ 500 MHz·km @1300nm | |
BIOM4 | ≥ 3500 MHz·km @850nm | ≥ 500 MHz·km @1300nm |
机械性能
允许拉伸力 (IEC60794-1) | 长期 | 400N |
|---|---|---|
短期 | 1000N | |
允许压扁力 (IEC60794-1) | 长期 | 300N/100mm |
短期 | 1000N/100mm | |
弯曲半径 | 静态 10×Dia. | |
动态 20×Dia. | ||
环境特性
工作温度 | -40℃ 至 +60℃ |
|---|---|
储存温度 | -40℃ 至 +60℃ |
订货指南
① 光缆芯数 | 002~144 | |||||
|---|---|---|---|---|---|---|
② 光纤类型 | S=G652D | E=G657A2 | M=62.5/125μm | B=50/125μm | A=BIOM3 | N=BIOM4 |
