产品标准
iCONEC- OCTSZ 光缆符合 YD/T 901标准
产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护

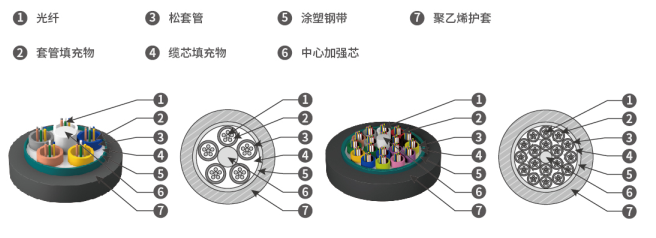

特别设计的紧密的光缆结构，有效防止套管回缩
良好的抗压性和柔软性
特种护套具有优异的阻燃性能
采用下列措施来确保光缆的防水性能：
单根钢丝中心加强芯
松套管内填充特种防水化合物
双面涂塑钢带（PSP）提高光缆的抗透潮能力
光学特性
光纤类型 | 衰减 （+20℃） | 带宽 | 数值孔径 | 光缆截止波长 | ||||
|---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | － | － | ≤0.36dB/km | ≤0.22dB/km | － | － | － | ≤1260nm |
G.657.A2 | － | － | ≤0.36dB/km | ≤0.22dB/km | － | － | － | ≤1260nm |
50/125μm | ≤3.3dB/km | ≤1.2dB/km | － | － | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | － |
62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | － | － | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | － |
BIOM5 | ≤3.3dB/km | ≤1.2dB/km | － | － | ≥4700MHz·km | － | 0.200±0.015 NA | － |
结构参数
光缆型号 （以2纤递增） | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量 （kg/km） | 外径 （mm） | 允许拉伸力长期/短期 (N) | 允许压扁力长期/短期 (N/100mm) | 弯曲半径 |
|---|---|---|---|---|---|---|---|---|
iCONEC- OCTSZ002-006 | 2~6 | 1 | 4 | 118 | 7.7 |
600/1500 |
300/1000 |
10D/20D |
iCONEC- OCTSZ008-012 | 8~12 | 2 | 3 | 118 | 7.7 | |||
iCONEC- OCTSZ014-018 | 14~18 | 3 | 2 | 118 | 7.8 | |||
iCONEC- OCTSZ020-024 | 20~24 | 4 | 1 | 118 | 7.8 | |||
iCONEC- OCTSZ026-030 | 26~30 | 5 | 0 | 118 | 7.8 | |||
iCONEC- OCTSZ032-036 | 32~36 | 6 | 0 | 131 | 8.1 | |||
iCONEC- OCTSZ038-048 | 38~48 | 4 | 1 | 139 | 9.2 | |||
iCONEC- OCTSZ050-060 | 50~60 | 5 | 0 | 139 | 9.2 | |||
iCONEC- OCTSZ062-072 | 62~72 | 6 | 0 | 170 | 9.6 | |||
iCONEC- OCTSZ074-084 | 74~84 | 7 | 1 | 200 | 11 | |||
iCONEC- OCTSZ086-096 | 86~96 | 8 | 0 | 200 | 11 | |||
iCONEC- OCTSZ098-108 | 98~108 | 9 | 1 | 230 | 12 | |||
iCONEC- OCTSZ110-120 | 110~120 | 10 | 0 | 230 | 12 | |||
iCONEC- OCTSZ122-132 | 110~132 | 11 | 1 | 268 | 13.2 | |||
iCONEC- OCTSZ134-144 | 134~144 | 12 | 0 | 268 | 13.2 | |||
iCONEC- OCTSZ146-216 | 146~216 | 13~18 | 5~0 | 268 | / | |||
iCONEC- OCTSZ288 | 288 | 24 | 0 | 360 | / |
产品型号
产品型号 | 产品描述 |
|---|---|
iCONEC-OCTAZ***S | *芯单模松套层绞式金属铠装阻燃光缆，G.652D，9/125μm |
iCONEC-OCTAZ***E | *芯单模松套层绞式金属铠装阻燃光缆，G.657A2，9/125μm |
iCONEC-OCTAZ***F | *芯单模松套层绞式金属铠装阻燃光缆，G.657B3，9/125μm |
iCONEC-OCTAZ***M | *芯多模松套层绞式金属铠装阻燃光缆，OM1，62.5/125μm |
iCONEC-OCTAZ***B | *芯多模松套层绞式金属铠装阻燃光缆，OM2，50/125μm |
iCONEC-OCTAZ***A | *芯多模松套层绞式金属铠装阻燃光缆，OM3，50/125μm |
iCONEC-OCTAZ***N | *芯多模松套层绞式金属铠装阻燃光缆，OM4，50/125μm |
iCONEC-OCTAZ***D | *芯多模松套层绞式金属铠装阻燃光缆，OM5，50/125μm |
备注：产品型号中***代表3个数字，如2芯光缆为002。
储存、使用温度：-40℃至+70℃ 。
适用：架空。
