AC6005接入控制器是华为推出的针对中小型企业的小型盒式无线接入控制器。
支持有线无线一体化接入,应用于中小型企业及分支园区覆盖或企业办公网络等场境。
AC6005系列有两款产品形态,为AC6005-8和AC6005-8-PWR。
高容量、高性能设计,拥有8个GE口,提供4Gbit/s的转发能力,可管理256个AP,接入2K无线终端;
灵活的数据转发方式,支持直接转发、隧道转发;
灵活的用户权限控制,提供基于用户和角色的访问控制策略控制能力;
丰富的网络运维方式,可通过网管eSight、WEB网管、命令行(CLI)进行维护。
1. MODE按钮,即模式切换按钮
2. 6个10/100/1000BASE-T以太网电接口
3. 2个Combo接口
4.Console调测接口
5.USB接口
6.接地点
7.交流电源输入接口

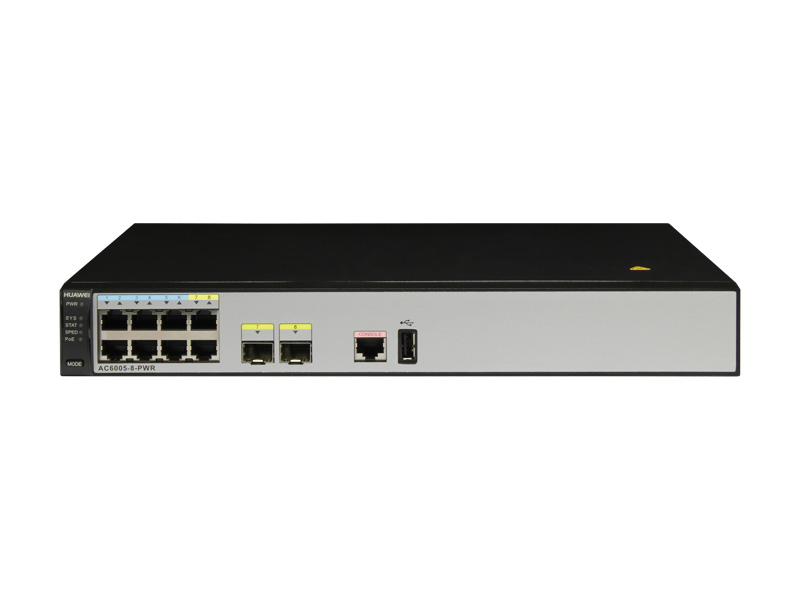

AC6005-8-PWR产品正面面板的指示灯相对于AC6005-8,多1个PoE指示灯,其他相同。外观图以AC6005-8-PWR举例说明。
数字 | 指示灯/按钮 | 颜色 | 指示灯状态及含义 |
---|---|---|---|
1 | 电源指示灯:PWR | 常灭 | 设备未上电。 |
绿色 | 常亮:电源供电正常。 | ||
橙色 | 常亮:PoE电源故障。说明:仅AC6005-8-PWR的电源指示灯有橙色状态。 | ||
2 | 系统运行状态灯:SYS | 常灭 | 系统未运行。 |
绿色 |
快闪:系统正在启动过程中。 慢闪:系统正常运行中。 | ||
红色 | 常亮:设备不能正常启动,或运行中有温度、风扇异常告警。 | ||
3 | STAT模式状态灯:STAT | 常灭 | 表示没有选择STAT模式。 |
绿色 | 常亮:表示业务接口指示灯为默认模式,默认模式下接口为STAT状态。 | ||
4 |
Speed模式状态灯:SPED | 常灭 | 表示没有选择Speed模式。 |
绿色 | 常亮:表示业务接口指示灯暂时用来指示接口的速率,45s后自动恢复到默认模式(STAT)。 | ||
5 |
PoE模式状态灯: 说明:仅AC6005-8-PWR有此指示灯。 | 常灭 | 表示没有选择PoE模式。 |
绿色 | 常亮:表示业务接口指示灯暂时用来指示各接口的PoE状态,45s后自动恢复到默认模式(STAT)。 | ||
6 | 模式切换按钮:MODE | - |
AC6005-8-PWR: 按一次则SPED灯亮绿色,此时业务接口指示灯暂时用来指示各接口的速率状态。 再按一次则PoE灯亮绿色,此时业务接口指示灯暂时用来指示各接口的PoE状态。 再按一次则恢复默认状态,即STAT灯亮绿色。 AC6005-8: 按一次则SPED灯亮绿色,此时业务接口指示灯暂时用来指示各接口的速率状态。 再按一次则恢复默认状态,即STAT灯亮绿色。 当超过45s没有按动按钮,则模式状态灯自动恢复为默认模式(STAT灯亮绿色,SPED灯和PoE灯常灭)。 |
7 |
业务接口指示灯 GE电接口:接口从1开始编号,从下到上,从左到右。 GE光接口:请参考三角形状的箭头指向。 | 业务接口指示灯的含义跟所处的模式相关,具体请参见下表。 |
显示模式 | 业务接口指示灯颜色 | 接口指示灯状态及含义 |
---|---|---|
STAT模式 | 常灭 | 接口无连接或被关闭。 |
绿色 |
常亮:接口有连接。 闪烁:接口在发送或接收数据。 | |
SPED模式 | 常灭 | 接口无连接或被关闭。 |
绿色 |
常亮:接口运行在10M/100M速率。 闪烁:接口运行在1000M速率。 | |
PoE模式 说明:仅AC6005-8-PWR有该模式。 | 常灭 | 表示接口未远程供电。 |
绿色 | 常亮:表示接口在远程供电。 | |
橙色 |
常亮:表示接口PoE功能未使能 闪烁:表示由于错误,PoE停止供电,如插入非兼容PD(Powered Device)。 | |
绿色和橙色 | 交替闪烁: 表示受电方功率超过接口供电能力或设置的阈值功率而拒绝此接口PoE供电。 表示设备对外供电的总功率已经达到了设备对外供电的最大功率而拒绝此接口对外供电。 表示手动模式用户没有打开PD供电。 |
属性 | 说明 | |
---|---|---|
以太网特性 | Ethernet |
|
VLAN |
| |
MAC |
| |
ARP |
| |
LLDP |
| |
以太网环路保护 | MSTP |
|
IPv4转发 | IPv4特性 |
|
单播路由特性 |
| |
组播路由特性 |
| |
IPv6转发 | IPv6特性 |
|
单播路由特性 |
| |
组播路由特性 |
| |
设备可靠性 | BFD |
|
二层组播特性 | 二层组播特性 |
|
以太网OAM | EFM OAM |
|
QoS特性 | 流分类 |
|
流动作 |
| |
队列调度 |
| |
拥塞避免 |
| |
应用控制 |
| |
配置与维护 | 终端服务 |
|
文件系统 |
| |
调试和维护 |
| |
版本升级 |
| |
安全和管理 | 系统安全 |
|
网络管理 |
|
特性 | 指标 |
---|---|
AP设备的接入控制 |
|
AP域管理 |
|
AP配置模板管理 |
|
AP设备类型特性管理 |
|
网络拓扑管理 |
|
AP运行模式管理 |
|
特性 | 指标 |
---|---|
射频模板管理 |
|
统一静态配置 | 整网射频参数的集中配置与管理:经过网规部署,在AC上进行集中配置,将射频参数(工作信道、发射功率等)批量下发给各AP |
集中动态管理 |
|
业务增强 |
|
特性 | 指标 |
---|---|
服务集(ESS)管理 |
|
基于VAP的业务管理 |
|
配置的自动发放管理 |
|
组播业务管理 |
|
负载均衡 |
—基于STA数的负载均衡 |
BYOD(Bring Your Own Device) |
|
定位服务 |
|
频谱分析 |
|
Hotspot2.0 |
|
物联网 |
|
特性 | 指标 |
---|---|
WMM模板管理(WMM-Profile) |
|
流量模板管理(Traffic-Profile) |
|
AC流量控制 |
|
AP流量控制 |
|
报文优先级配置 |
—指定数据CAPWAP头优先级 |
Airtime调度 |
|
特性 | 指标 |
---|---|
WLAN安全模板管理 |
|
支持多种认证 |
—WPA/WPA2-PSK+TKIP
—支持AC集中式WAPI认证 —将用户MAC地址做账号,送认证服务器(Radius Server)认证
—支持外置Portal认证 |
支持组合认证 |
—PSK&MAC认证
—先MAC认证,后Portal认证 |
AAA |
—支持备份认证服务器 |
安全隔离 |
|
WIDS | 支持非法设备的监测、识别、防范、反制,包括非法AP和STA检测、攻击检测以及动态黑名单 |
权限控制 |
|
其他安全防护 |
|
特性 | 指标 |
---|---|
无线用户地址分配 |
|
WLAN用户管理 |
—按AP限制用户接入数量
—Radius DM强制用户下线
—支持基于用户MAC、AP、射频、WLAN ID方式查询用户状态信息 |
WLAN用户漫游 |
|
用户组管理 |
—支持组间隔离 |
分类 | 特性 |
---|---|
维护和管理 | 在命令行方式下,支持通过Console口本地配置、Telnet/SSH远程登录 |
支持Web网管,使用本地图形化配置 | |
支持网管基于SNMP协议实现对设备的配置 | |
系统对硬件故障提供再次检测功能,避免瞬间的干扰导致检测结果错误 | |
系统运行中自动检查版本配套性 | |
AC支持软件在线升级的功能。同时,还提供软件在线补丁的功能,可以只针对需要修改的特性进行升级 | |
AC升级过程由一条命令自动完成升级全过程,为客户节省了宝贵的时间。升级过程给出进度提示,并在升级结束后可以查看升级结果 | |
在升级系统过程中,新的系统软件无法启动时,系统可以使用上一次成功启动的系统软件进行启动 | |
AC支持热补丁功能,打补丁过程中业务不受影响。热补丁支持回退功能,并能记录热补丁操作前后的设备信息 | |
跟踪监测 | 在传统IP网络中,AC通过Ping和TraceRoute检查网络连接是否可达,在线记录数据包的传输路径,作为故障定位的参考 |
AC提供黑匣子功能,记录各特性模块、任务和事件调用情况,并形成过程状态信息记录、函数调用轨迹,提高故障定位速度 | |
AC支持基于接口或基于报文流的镜像功能将被观察报文流原封不动地被复制到观察接口上。外部监测主机和AC的观察接口相连,网络管理员可以实时、便捷地观察到流经AC的各类报文信息,为流量检测、故障分析定位、数据分析提供了依据 |
