AP5010系列接入点是经济适用级802.11n产品,适合部署在企业办公、校园、医疗领域、大型商场、会展中心等环境,高密用户接入无忧,无线业务自在随行。有AP5010SN-GN和AP5010DN-AGN两款形态。
高速可靠的无线接入服务,支持2×2 MIMO,双频速率最高可达600Mbps;
完善的用户接入控制能力,可根据用户组策略,基于用户实施访问控制;
高等级的网络安全性,支持WIDS和WIPS;
强大的网络特性,支持IPv4/IPv6双协议栈。

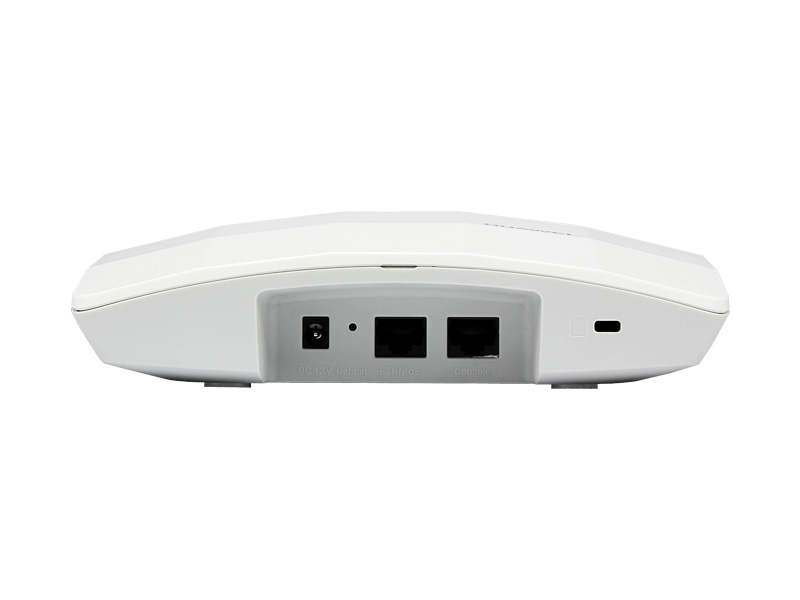

1.Console口。
2.ETH/PoE:10/100/1000M,用于有线以太网连接,并且支持PoE功能,用于连接PoE交换机或PoE电源,给AP供电。
3.Default:缺省按钮,长按恢复出厂缺省值。
4.电源输入接口:12V DC。
5.Lock设备锁接口:用于保证AP5010DN-AGN&AP5010SN-GN的防盗安全。
信息类型 | 颜色 | 频率 | 表达含义 |
---|---|---|---|
上电缺省状态 | 绿色 | 常亮 | 刚刚上电,绿灯常亮。 如果进入uboot命令行,随着命令输入闪绿灯。 |
运行 | 绿色 | 慢闪(0.5Hz) | 表明系统处于正常运行状态, 系统正常运行,以太网连接正常,有用户关联。 |
慢闪(0.2Hz) | 系统正常运行,以太网连接正常,无用户关联。 | ||
告警 | 绿色 | 快闪(4Hz) | 升级过程中,CAPWAP断链。 |
出错 | 红色 | 常亮 | 表明单板有影响业务且无法自行恢复的故障,需人工干预。 |
AP5010DN-AGN兼容IEEE 802.11a/b/g/n标准
AP5010SN-GN兼容IEEE 802.11b/g/n标准
AP5010SN-GN最高速率达300Mbps
AP5010DN-AGN最高速率达600Mbps
支持最大合并比(MRC)
支持11n波束成形(beamforming)
支持循环延时/循环移位分集 (CDD/CSD)
支持最大似然解码(MLD)
支持数据包聚合: A-MPDU(Tx/Rx),A-MSDU(Rx only)
AP5010DN-AGN支持802.11 动态频率选择(DFS)
支持20M和40M模式下的ShortGI
基于WMM(Wi-Fi multimedia)即Wi-Fi多媒体标准的映射及优先级调度规则,实现基于优先级的数据处理和转发
支持自动和手动两种速率调节方式,默认方式为自动速率调节方式
支持WLAN信道管理和信道速率调整
支持信道自动扫描功能,自动规避干扰
支持AP中每个SSID可独立配置隐藏功能,支持中文SSID
支持自动隐藏SSID,即当接入终端达到接入上限后,自动隐藏该SSID
支持SST(signal sustain technology)
支持U-APSD节电模式
Fit AP工作模式下支持CAPWAP(control and provisioning of wireless access points)即无线接入点控制协议隧道数据转发
Fit AP工作模式下支持AP自动上线功能
Fit AP工作模式下支持WDS
Fit AP工作模式下支持Mesh
支持Mesh双MPP组网
支持Hotspot2.0
支持802.11k、802.11v协议的智能漫游
符合IEEE 802.3u标准
支持速率和双工模式的自协商,自动MDI/MDI-X 支持根据用户接入的SSID划分VLAN 上行以太网口
支持VLAN ID (1-4094),每射频可设置8个VAP
支持AP上联口管理通道以tag和untag两种模式组网
支持DHCP Client,通过DHCP方式获取IP地址
支持业务数据的隧道转发和直接转发两种方式
支持同一VLAN中不同的无线终端之间的访问隔离
支持mDNS网关协议,可实现跨VLAN用户间的AirPlay、AirPrint等业务共享功能
支持用户访问控制(ACL)
支持LLDP链路发现
支持直接转发模式下的CAPWAP中断业务保持
支持AC统一认证
支持AC双链路备份
支持Native IPv6
支持IPv4/IPv6双协议栈
支持IPv6 Portal
支持IPv6 SAVI
支持IPv4/IPv6 ACL等
支持Soft GRE
基于WMM(Wi-Fi Multimedia)即Wi-Fi多媒体标准的映射及优先级调度规则,实现基于优先级的数据处理和转发
支持按射频管理WMM参数
支持WMM节电模式
支持上行报文优先级映射和下行流量映射
支持队列映射和调度
支持基于每用户的带宽限制
支持自适应带宽管理,自动根据用户数量、环境等因素动态调整用户带宽分配,改善用户体验
支持Open-System认证方式
支持WEP认证/加密方式
支持WPA/WPA2–PSK认证/加密方式
支持WPA/WPA2–802.1X认证/加密方式
支持WAPI认证/加密方式
支持WIDS和WIPS,包括非法设备检测和反制,攻击检测和动态黑名单,STA/AP的黑白名单功能
支持DHCP Snooping
支持DAI(Dynamic ARP Inspection)
支持IPSG(IP Source Guard)
支持802.11w协议,对管理帧进行加密
Fit AP工作模式下支持通过AC对AP进行的集中管理和维护
Fit AP工作模式下支持AP自动上线功能,并自动加载配置,可即插即用
Fit AP工作模式下支持WDS零配置部署
Fit AP工作模式下支持Mesh零配置部署
支持批量自动升级
AP支持Telnet和串口两种本地管理方式
支持网管实时监控用户配置信息和快速故障定位
支持AP系统状态告警
支持基于MAC OUI识别设备类型
支持基于HTTP User-Agent信息识别设备类型
支持基于DHCP Option信息识别设备类型
支持Raduis服务器根据Raduis认证/计费报文中携带的设备类型,下发报文的转发/安全/QoS策略
支持对AeroScout、Ekahau的Tag定位
支持对WiFi终端的定位
对蓝牙、微波炉、无绳电话、Zigbee、Game Controller、2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别
与eSight配合,对干扰源进行定位和频谱显示
