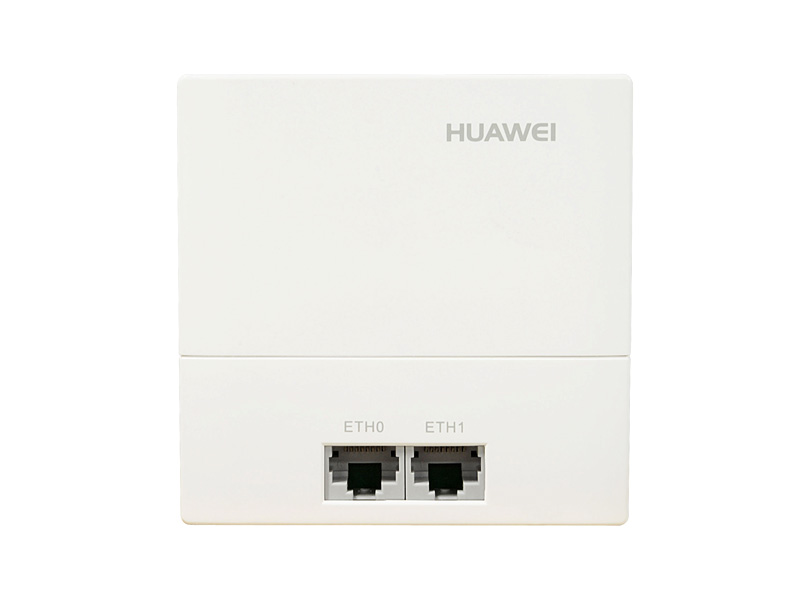

企业级面板式无线接入点AP2010DN,匹配国标86mm面板设计,可简单快速地安装在86盒上。支持2.4GHz和5GHz,两个频段间可灵活切换。提供有线和无线的网络连接,电话线连接,适用于酒店、公寓、办公室等场所。
1. ETH0/ETH1:10/100 Mbit/s,用于有线以太网连接。
2. Phone:电话接口,用于接入传统PSTN电话网络。
3. GE/PoE:10/100/1000 Mbit/s,用于有线以太网连接。同时PoE供电设备通过该接口给AP供电。
4. Phone:电话接口,接普通电话(即POTS话机)或调制解调设备等。
5. Default:复位按钮,长按超过3秒恢复出厂缺省值,AP重新启动。
信息类型 | 颜色 | 指示灯状态 | 表达含义 |
上电缺省状态 | 绿色 | 常亮 | 设备刚刚上电,软件未启动,绿灯常亮。 |
软件启动过程状态 | 绿色 | 闪烁一下后常亮 | 当系统复位完成,软件开始执行后,绿灯闪烁一下, 然后直到软件加载并启动到Shell都保持绿灯长亮状态。 |
运行 | 绿色 | 慢闪(0.5Hz) | 表明系统处于正常运行状态,系统正常运行,以太网 连接正常,有用户关联。 |
慢闪(0.2Hz) | 系统正常运行,以太网连接正常,无用户关联,系统处于低功耗状态。 | ||
告警 | 绿色 | 快闪(4Hz) | 软件升级过程中。 软件加载并启动后,进入注册状态。 未成功注册到AC前一直处于此状态。 注册失败(CAPWAP断链) |
故障 | 红色 | 常亮 | 表明单板有影响业务且无法自行恢复的故障,需人工干预(如DRAM检测失败,软件系统加载失败)。 |
AP2010DN兼容IEEE 802.11a/b/g/n标准
最高速率达300Mbps
支持最大合并比(MRC)
支持11n波束成形(beamforming)
支持循环延时/循环移位分集 (CDD/CSD)
支持最大似然解码(MLD)
支持数据包聚合: A-MPDU(Tx/Rx),A-MSDU(Rx only)
支持802.11 动态频率选择(DFS)
支持20M和40M模式下的ShortGI 基于WMM(Wi-Fi multimedia)即Wi-Fi多媒体标准的映射及优先级调度规则,实现基于优先级的数据处理和转发 支持自动和手动两种速率调节方式,默认方式为自动速率调节方式
支持WLAN信道管理和信道速率调整 支持信道自动扫描功能,自动规避干扰
支持AP中每个SSID可独立配置隐藏功能,支持中文SSID
支持自动隐藏SSID,即当接入终端达到接入上限后,自动隐藏该SSID
支持SST(signal sustain technology)
支持U-APSD节电模式
支持CAPWAP(control and provisioning of wireless access points)即无线接入点控制协议隧道数据转发
支持AP自动上线功能
支持Hotspot2.0
支持802.11k、802.11v协议的智能漫游
符合IEEE 802.3u标准
支持速率和双工模式的自协商,自动MDI/MDI-X 支持根据用户接入的SSID划分VLAN 上行以太网口
支持VLAN ID (1-4094),每射频可设置8个VAP
支持AP上联口管理通道以tag和untag两种模式组网
支持DHCP Client,通过DHCP方式获取IP地址
支持业务数据的隧道转发和直接转发两种方式
支持同一VLAN中不同的无线终端之间的访问隔离
支持mDNS网关协议,可实现跨VLAN用户间的AirPlay、AirPrint等业务共享功能
支持用户访问控制(ACL)
支持LLDP链路发现
支持直接转发模式下的CAPWAP中断业务保持
支持AC统一认证
支持AC双链路备份
支持Native IPv6
支持IPv4/IPv6双协议栈
支持IPv6 Portal
支持IPv6 SAVI
支持IPv4/IPv6 ACL等
支持Soft GRE
